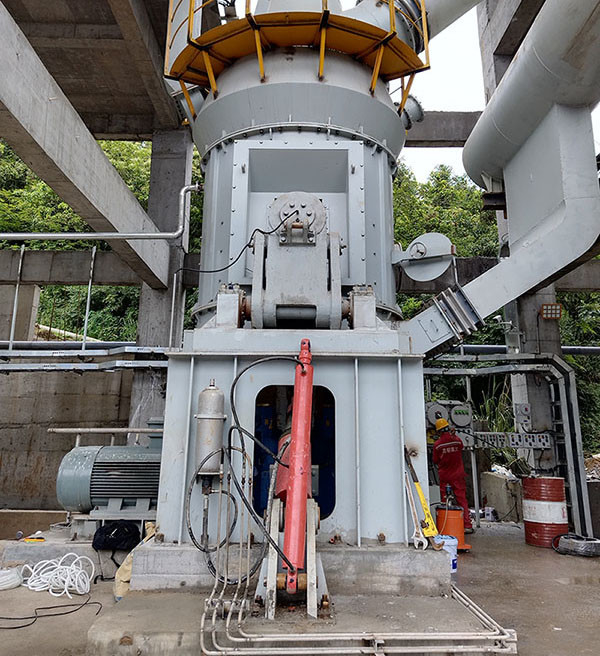

20tph चूना पत्थर ऊर्ध्वाधर मिल उच्च क्षमता स्लैग ऊर्ध्वाधर रोलर मिल

20tph चूना पत्थर ऊर्ध्वाधर मिल उच्च क्षमता स्लैग ऊर्ध्वाधर रोलर मिल

विवरण

एचवीएम वर्टिकल ग्राइंडिंग मशीन का उद्योग अनुप्रयोग
निर्माण सामग्री, बिजली, इस्पात, ऊर्जा, ताप, रसायन, कोयला रसायन, गैर लौह धातु विज्ञान, चूना भट्टियां, खनिज प्रसंस्करण आदि जैसे उद्योग।
एचवीएम वर्टिकल मिल फेराइट, स्लग, स्लग, सीमेंट, हीरा, लोहे की अयस्क, क्रोमियम अयस्क, मैंगनीज अयस्क, सोने की अयस्क, तांबे की अयस्क, एल्यूमीनियम अयस्क, सीसा जिंक अयस्क,टैंटलम नियोबियम अयस्क, बहुधातु अयस्क, निकेल अयस्क, बॉक्साइट, सिलिकॉन कार्बाइड, टाइटेनियम डाइऑक्साइड, टैल्क, बेंटोनाइट, कैल्साइट, कैओलिन, ग्राफाइट, मीका, वोलास्टोनाइट, फील्डस्पाट, डोलोमाइट, पाइरोफाइलिट, क्वार्ट्ज रेत, फ्लोराइट,चूना पत्थरकार्बनिक सिलिकॉन, लिथियम राख, शेल, ज्वालामुखीय राख, कोयला आदि।

ऊर्ध्वाधर रोलर मिल की संरचनाः

1) संयुक्त वर्गीकरण पाउडर चयन की दक्षता में सुधार करता है।

2) स्टार्टअप से पहले पीसने की प्लेट पर सामग्री को वितरित करना आवश्यक नहीं है। रोलर को स्वचालित रूप से ऊपर और नीचे उठाया जा सकता है और बिना भार के शुरू किया जा सकता है।

3) यह वेल्डेड चाप प्लेट द्वारा अच्छी तरह से सील है और संरचना सरल और विश्वसनीय है

4) रोलर टर्निंग डिवाइस की सहायता से, रखरखाव के लिए रोलर को बाहर निकालना आसान है।

5) रोलर स्लीव के दोनों किनारों का उपयोग किया जा सकता है ताकि अग्निरोधक सामग्री का सेवा जीवन बढ़ाया जा सके।

6) पीसने रोलर सीमा डिवाइस रोलर और पीसने की मेज के बीच एक निश्चित अंतरिक्ष सुनिश्चित कर सकते हैं जो रोलर और पीसने की मेज के बीच प्रत्यक्ष घर्षण और टकराव से बचाता है और सुरक्षा को बढ़ाता है

7) पीसने वाले रोलर को घूर्णन पीसने की मेज द्वारा चलाया जाता है। दबाव भरने और समायोजन और रोलर लिफ्टिंग को ऑपरेटर के बिना दूरस्थ रूप से नियंत्रित किया जा सकता है।

8) रोलर असर को पतले तेल से घुमावदार रूप से चिकना किया जाता है ताकि यह कम तापमान और स्वच्छ वसा के तहत काम कर सके ताकि सेवा जीवन बढ़ाया जा सके

ऊर्ध्वाधर मिल संरचनाः

एक मुख्य मशीन, विश्लेषक, पंखे, तैयार चक्रवात विभाजक, सूक्ष्म पाउडर चक्रवात विभाजक, और हवा नलिका से बना है। मुख्य मशीन एक फ्रेम, इनलेट volute, खोपड़ी, पीस रोलर,पीसने की अंगूठी, और कवर।

कार्य सिद्धांत:

विद्युत मोटर पीसने की डिस्क को घुमाता है, और सामग्री फीडिंग पोर्ट से पीसने की डिस्क के केंद्र में गिर जाती है।गर्म हवा इनलेट से पीसने के कक्ष में प्रवेश करती है. केन्द्रापसारक बल के प्रभाव में सामग्री पीस डिस्क के किनारे की ओर बढ़ती है और पीस डिस्क पर गोल खाई से गुजरते समय पीस रोलर द्वारा कुचल दी जाती है।कुचल सामग्री पीस डिस्क के किनारे पर हवा के छल्ले पर उच्च गति हवा के प्रवाह द्वारा उठाया जाता है, और बड़े कण सीधे पीसने के लिए पीसने की डिस्क पर गिर जाते हैं। जब हवा के प्रवाह में सामग्री गतिशील और स्थैतिक विभाजक से गुजरती है, तो घूर्णन रोटर की कार्रवाई के तहत,मोटा पाउडर पीसने के लिए पीसने की डिस्क पर गिर जाता हैक्वालिफाइड फाइन पाउडर को वायु प्रवाह के साथ बाहर निकाला जाता है और पाउडर संग्रह उपकरण में एकत्र किया जाता है, जो उत्पाद है।आवश्यक उत्पाद आर्द्रता प्राप्त करने के लिए नमी युक्त सामग्री को गर्म गैसों के संपर्क में सूखा जाता है.

तकनीकी डेटा

Re:मोह्स कठोरता 3-4 सामग्री पर आधारित डेटा

चूना पत्थर बंधन सूचकांक≤13kwh/t

उत्पाद की मुख्य विशेषताएं

1उच्च दक्षता और ऊर्जा की बचत:

(1) उच्च पीसने की दक्षता और कम ऊर्जा की खपत, गेंद मिलों की तुलना में, ऊर्जा की खपत 40%-50% कम है;

(2) एक मशीन की क्षमता बड़ी है और निम्न घाटी बिजली का उपयोग किया जा सकता है;

(3) ऊर्ध्वाधर पीसने की तकनीक और उपकरण एक नई ऊर्जा-बचत और खपत में कमी करने वाली तकनीक है,जो क्षेत्र और देश में पाउडर उद्योग के क्षेत्र में उद्यमों की प्रतिस्पर्धात्मकता बढ़ाने के लिए अनुकूल है;

2आसान रखरखाव और कम परिचालन लागत:

(1) पीसने वाले रोलर को हाइड्रोलिक उपकरण द्वारा मशीन से बाहर किया जा सकता है। रोलर आस्तीन अस्तर और पीसने वाली मशीन के प्रतिस्थापन में बड़ी रखरखाव स्थान है,और रखरखाव ऑपरेशन बहुत सुविधाजनक है;

(2) पहनने के प्रतिरोधी सामग्री के सेवा जीवन को बढ़ाने के लिए रोलर आस्तीन को घुमाया जा सकता है;

(3) मशीन को चालू करने से पहले पीसने की डिस्क पर कपड़े लगाने की कोई आवश्यकता नहीं है, और मिल को बिना किसी भार के शुरू किया जा सकता है, जिससे मशीन को शुरू करने की परेशानी समाप्त हो जाती है;

(4) कम पहनने, पीसने वाले रोलर और डिस्क लाइनर विशेष सामग्री से बने होते हैं और उनकी सेवा जीवन लंबी होती है।

(5) उच्च स्तर का स्वचालन: स्वचालित नियंत्रण प्रौद्योगिकी जर्मन सीमेंस श्रृंखला पीएलसी को अपनाती है, जो स्वचालित नियंत्रण प्रणाली से लैस है, जो रिमोट कंट्रोल, आसान संचालन,और कार्यशाला मूल रूप से मानव रहित संचालन का एहसास कर सकती है और परिचालन लागत को बचा सकती है;

3. कम कुल निवेश लागत:

यह कुचल, सुखाने, पीसने और ले जाने को एकीकृत करता है। इसमें सरल प्रक्रिया, कुछ सिस्टम उपकरण, कॉम्पैक्ट संरचना और छोटा फर्श स्थान है। यह केवल 50% गेंद मिल है।इसे खुली हवा में रखा जा सकता है और इसकी निर्माण लागत कम है।, जो उद्यम की निवेश लागत को सीधे कम करता है।

4उत्पाद की गुणवत्ता स्थिर हैः

(1) मिल में रहने का समय छोटा है, और उत्पाद के कण आकार वितरण और संरचना का पता लगाना आसान है, और उत्पाद की गुणवत्ता स्थिर है;

(2) उत्पाद में एक समान कण आकार, संकीर्ण कण आकार वितरण, अच्छी तरलता और उत्पाद की मजबूत अनुकूलन क्षमता है।

5उच्च विश्वसनीयता

(1) मिल के कार्य समय के दौरान सामग्री के टूटने के कारण होने वाली हिंसक कंपन से बचने के लिए पीसने वाले रोलर सीमा उपकरण को अपनाना;

(2) नए प्रकार के पीसने वाले रोल सील करने वाले उपकरण से सील अधिक विश्वसनीय हो जाती है, और पंखे को सील करने की आवश्यकता नहीं होती है, जिससे पीसने में ऑक्सीजन की मात्रा और कम हो जाती है,और विस्फोट दमन प्रदर्शन अधिक उत्कृष्ट है.

6पर्यावरण संरक्षण:

(1) एचवीएम ऊर्ध्वाधर मिल की पूरी प्रणाली में कम कंपन और कम शोर होता है।

(2) पूरी प्रणाली सील है, पूरी तरह से नकारात्मक दबाव चल रहा है, कोई धूल ओवरफ्लो नहीं, मूल रूप से धूल मुक्त कार्यशाला प्राप्त कर सकते हैं।
