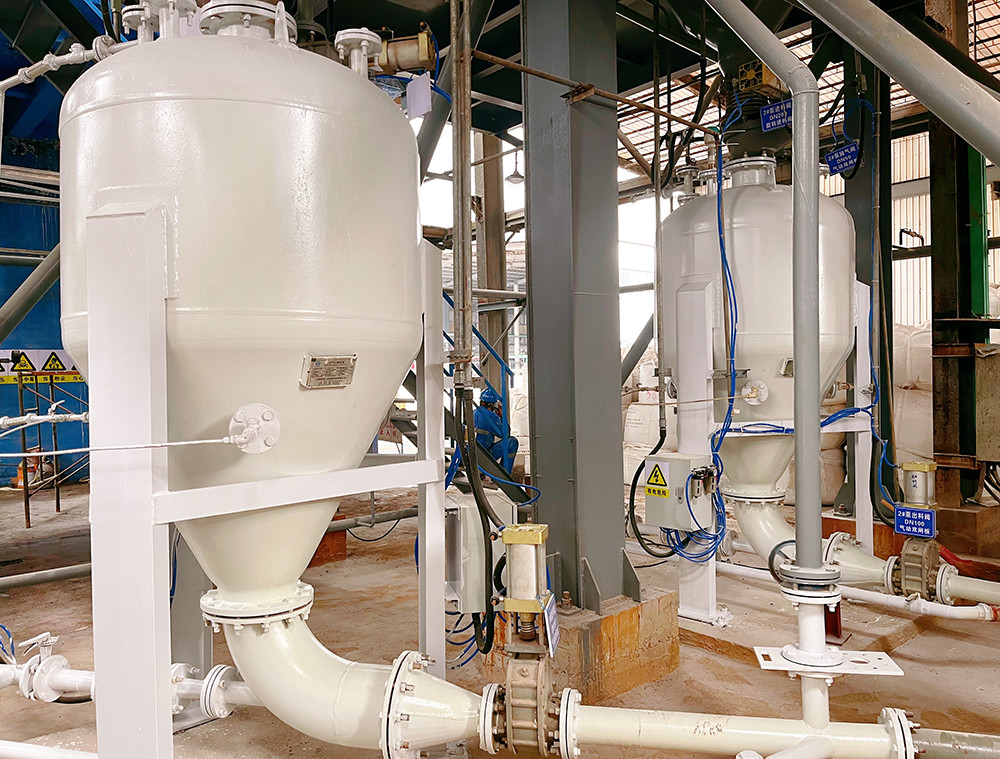

सीमेंट साइलो के लिए बड़ी ले जाने की क्षमता वाले प्यूमेटिक ले जाने वाले पंप उपकरण

सीमेंट साइलो के लिए बड़ी ले जाने की क्षमता वाले प्यूमेटिक ले जाने वाले पंप उपकरण

उत्पाद का परिचय:

पीसीडी प्रकार के सकारात्मक दबाव घने चरण वायवीय परिवहन साइलो पंप का सिद्धांत
साइलो पंपों के लिए दो अनलोडिंग विधियां हैं, जिनमें सबसे अधिक उपयोग की जाने वाली विधि नीचे से डिस्चार्ज है। टैंक में सामग्री को शंकु के आकार के inflatable टैंक, नोजल जेट,या अन्य विधियाँ; तल पर एक द्रवित inflation प्लेट (स्तर) स्थापित करने से टैंक के ऊपरी भाग से सामग्री को बाहर निकालने की अनुमति मिल सकती है।टैंक में विभिन्न इनपुट विमानों पर परिवहन गैस का वितरण परिवहन सामग्री के गुणों पर निर्भर करता है.

साइलो पंप परिवहन एक विखंडित परिवहन प्रक्रिया है। यह चित्र एक मानक साइलो पंप को इनलेट और आउटलेट वाल्व, सामग्री वितरण पाइपलाइन, वायु इनपुट पाइपलाइन और एक साइलो के साथ दिखाता है।साइलो पंप को खिलाने से पहले, साइलो ले जाने वाली सामग्री से भरा जाता है, और सभी वाल्व बंद हो जाते हैं। पूरी कार्य प्रक्रिया इस प्रकार हैः
(1) इनफ्यूज वाल्व और एग्जॉस्ट वाल्व खोलें, और बिन पंप वायुमंडलीय दबाव पर खिलाएगा जब तक कि क्षैतिज स्तर गेज पूर्ण बिन को इंगित करने वाला संकेत नहीं भेजता;
(2) इनफ्यूज वाल्व और एग्जॉस्ट वाल्व बंद करें, और फिर टैंक को दबाव में लाने के लिए उच्च दबाव वाले वायु वाल्व को खोलें;
(3) जब कार्य दबाव तक पहुँच जाता है, तो वितरण वायु वाल्व और डिस्चार्ज वाल्व खोलें, और सामग्री वितरित करना शुरू कर दें;
(4) प्रेशर स्विच, लेवल गेज या टाइम रिले द्वारा प्रेषण अंत प्रदर्शित किया जाता है। इस बिंदु पर, उच्च दबाव वायु वाल्व और डिस्चार्ज वाल्व बंद करें,ताकि सभी संपीड़ित हवा का उपयोग परिवहन पाइपलाइन को साफ करने के लिए किया जाता है; एक साथ टैंक के अंदर के दबाव को सामान्य दबाव तक कम करने के लिए निकास वाल्व खोलें।
एक कार्य चक्र पूरा होने के बाद दूसरा चक्र जारी रहता है।
विद्युत गेट वाल्व का कार्य सिद्धांत नियंत्रण आदेश प्राप्त करना और राख निर्वहन के लिए विद्युत रूप से गेट वाल्व खोलना है।

पीसीडी प्रकार के सकारात्मक दबाव घने चरण वायवीय परिवहन साइलो पंप की मुख्य विशेषताएं
बड़ी ढोने की क्षमताः > 300 टन/घंटा
2 लंबी दूरीः > 2000 मीटर;
3 कम बिजली की खपतः < 3.8kWh/t · km;
4 कम पहनने और आंसूः पाइपलाइन जीवन> 10 साल;
5 कम गतिः प्रारंभिक गति 6-10m/s;
6 उच्च मिश्रण अनुपातः > 30kg/kg;
7 लचीला प्रक्रिया लेआउट, धूल मुक्त, उच्च संचालन दर, यांत्रिक परिवहन की तुलना में कम निवेश और कम रखरखाव लागत

अनुप्रयोग क्षेत्र
पीसीडी वायवीय वाहक उपकरण और प्रणालियों का व्यापक रूप से निर्माण सामग्री, रसायन, खनन, बिजली और धातु विज्ञान जैसे उद्योगों में उपयोग किया गया है।कच्चे माल, उड़ती राख, हाइड्रेटेड चूना, सूखी निकाली गई कैल्शियम कार्बाइड स्लग, स्लग पाउडर, स्टील स्लग पाउडर, कोयला पाउडर, एल्यूमीनियम ऑक्साइड पाउडर, बॉक्साइट पाउडर, फॉस्फोरस पाउडर, पाइरोफाइलिट पाउडर,और कार्बनिक सिलिकॉन पाउडर.

बड़ी क्षमता वाले वायवीय कन्वेयर बिन पंप पैरामीटर तालिका

लंबी दूरी के वायवीय परिवहन बिन पंप पैरामीटर तालिका

पारंपरिक ग्रिड वायवीय संवहन बिन पंप पैरामीटर तालिका

छोटे आकार के वायवीय परिवहन बंकर पंप की पैरामीटर तालिका
