कोयले के पाउडर के लिए प्यूमेटिक कन्वेयरिंग सिलो पंप

कोयले के पाउडर के लिए प्यूमेटिक ट्रांसपोर्टर साइलो पंप

विवरण

एक सकारात्मक दबाव घने चरण वायवीय परिवहन प्रणाली के कामकाज का सिद्धांतः
घने सुसंगत राख वाहक ठोस गैस दो-चरण प्रवाह के वायवीय वाहक सिद्धांत पर आधारित है,उच्च एकाग्रता और दक्षता के साथ परिवहन सामग्री के लिए संपीड़ित हवा के स्थैतिक और गतिशील दबाव का उपयोगफ्लाई एश को पूरी तरह से बिन पंप में द्रवित किया जाना चाहिए और द्रवित होने के दौरान परिवहन किया जाना चाहिए। पूरी प्रणाली में पांच भाग होते हैंः गैस स्रोत, परिवहन, पाइपलाइन, राख भंडारण और नियंत्रण।ढोने वाला हिस्सा राख ढोने की क्षमता की आवश्यकताओं के अनुसार संबंधित विनिर्देशों के ढोने वालों (बिन पंप) से बना हैप्रत्येक कन्वेयर एक स्वतंत्र इकाई है जो एक मशीन के रूप में या कई इकाइयों से बनी प्रणाली के रूप में काम कर सकती है।

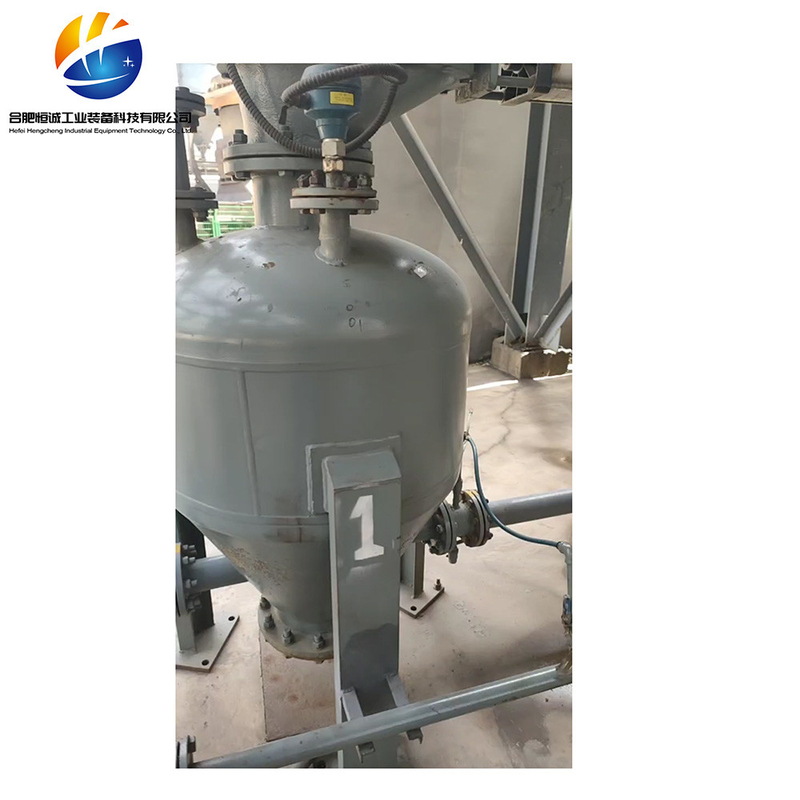

डिब्बा पंप
यह प्रणाली का मुख्य भाग है, जिसके माध्यम से सूखी राख और संपीड़ित हवा पूरी तरह से मिश्रित और द्रवित होती है, जिससे प्रणाली में सुचारू संचालन संभव हो जाता है। यह एक बंद स्टील टैंक है,सहायक उपकरण जैसे कि इनलेट और आउटलेट वाल्वों से लैस, तरलता प्लेटों, स्तर गेज, सुरक्षा वाल्व, आदि
डिब्बा पंप का काम करने का सिद्धांत:
डिब्बा पंप एक हवा नोजल के साथ एक दबाव कंटेनर है, जो लंबी राख परिवहन दूरी, विश्वसनीय संचालन, उच्च स्तर की स्वचालन की विशेषताएं है,और परिवहन माध्यम के रूप में अपेक्षाकृत उच्च दबाव के साथ संपीड़ित हवा की आवश्यकता होती हैयह हवा कंप्रेसरों के एक सेट से लैस होना चाहिए। इसकी कार्य प्रक्रिया लोड करने के लिए पहले निकास वाल्व और फ़ीड वाल्व खोलने के लिए है,फिर जब सामग्री भरी हुई हो तो फ़ीड वाल्व और एग्जॉस्ट वाल्व बंद कर दें, सिलेंडर दबाव वाल्व खोलें, और सिलेंडर के अंदर धूल को दूर करने के लिए हवा को संपीड़ित करें। इस तरह के चक्रवात तरीके से, धूल को बाहर ले जाया जा सकता है।
1भोजन का चरण:भोजन वाल्व एक खुली स्थिति में है, और प्राथमिक इनलेट और आउटलेट वाल्व बंद हैं। बिन पंप का ऊपरी भाग एश हॉपर से जुड़ा हुआ है।धूल कलेक्टर द्वारा एकत्रित फ्लाई एश गुरुत्वाकर्षण द्वारा या डिस्चार्ज मशीन के माध्यम से बिन पंप में स्वतंत्र रूप से गिर जाता हैजब राख का स्तर सामग्री स्तर गेज से एक पूर्ण संकेत भेजने के लिए पर्याप्त उच्च है, या प्रणाली की खुराक सेटिंग समय के अनुसार, खुराक वाल्व बंद है, निकास वाल्व बंद है,और भोजन की अवस्था समाप्त होती है.
2दबाव वाले तरलताकरण चरणःभोजन चरण पूरा होने के बाद, प्रणाली स्वचालित रूप से एक बार इनलेट वाल्व खोलती है।संसाधित संपीड़ित हवा प्रवाह नियंत्रण वाल्व के माध्यम से बिन पंप के तल पर द्रवता शंकु में प्रवेश करता है, और प्रत्येक फ्लाई एश कण को समान रूप से घेरने के लिए द्रवित करने के शंकु से गुजरता है।जब दबाव उस बिंदु तक पहुँचता है जहां दबाव सेंसर एक संकेत भेजता है, प्रणाली स्वचालित रूप से डिस्चार्ज वाल्व खोलती है, और दबावयुक्त द्रवकरण चरण समाप्त होता है।
3परिवहन चरण:डिस्चार्ज वाल्व और माध्यमिक इनलेट वाल्व खोले जाते हैं, जबकि प्राथमिक इनलेट वाल्व बंद नहीं किया जाता है। इस समय, बिन पंप हवा का सेवन जारी रखता है,और गैस और राख का मिश्रण डिस्चार्ज वाल्व के माध्यम से राख ले जाने वाले पाइप में प्रवेश करता है. उड़ती राख हमेशा द्रवित अवस्था में होती है और परिवहन के लिए परिवहन पाइपलाइन में प्रवेश करती है। बिन पंप में उड़ती राख के परिवहन के बाद, पाइपलाइन दबाव कम हो जाता है,और कचरा पंप के अंदर दबाव कम हो जाता है. जब दबाव सेंसर एक संकेत भेजता है, माध्यमिक इनलेट वाल्व बंद हो जाता है. जब बिन पंप के अंदर दबाव घटता रहता है, जब दबाव सेंसर एक संकेत भेजता है,ले जाने का चरण समाप्त होता है, और इनलेट और आउटलेट वाल्व खुले रहते हैं, फूंकने के चरण में प्रवेश करते हैं।
4शुद्धिकरण चरण:इनलेट और आउटलेट वाल्व खुले रहते हैं, डिब्बे पंप और राख परिवहन पाइपलाइन को शुद्ध करने के लिए संपीड़ित हवा का उपयोग किया जाता है।और इनलेट वाल्व बंद हैजब डिब्बा पंप के अंदर का दबाव सामान्य दबाव में गिर जाता है, तो आउटलेट वाल्व बंद हो जाता है, और इनलेट और एग्जॉस्ट वाल्व खुलने लगते हैं।प्रणाली एक परिवहन चक्र पूरा करता है और स्वचालित रूप से अगले परिवहन चक्र में प्रवेश करता है.

बड़ी क्षमता वाले वायवीय कन्वेयर बिन पंप पैरामीटर तालिका

लंबी दूरी के वायवीय परिवहन बिन पंप पैरामीटर तालिका

पारंपरिक ग्रिड वायवीय संवहन बिन पंप पैरामीटर तालिका

छोटे आकार के वायवीय परिवहन बंकर पंप की पैरामीटर तालिका

उत्पाद की मुख्य विशेषताएं
बड़ी ढोने की क्षमताः > 300 टन/घंटा
2 लंबी दूरीः > 2000 मीटर;
3 कम बिजली की खपतः < 3.8kWh/t · km;
4 कम पहनने और आंसूः पाइपलाइन जीवन> 10 साल;
5 कम गतिः प्रारंभिक गति 6-10m/s;
6 उच्च मिश्रण अनुपातः > 30kg/kg;
7 लचीला प्रक्रिया लेआउट, धूल मुक्त, उच्च संचालन दर, यांत्रिक परिवहन की तुलना में कम निवेश और कम रखरखाव लागत
अनुप्रयोग क्षेत्र
पीसीडी वायवीय वाहक उपकरण और प्रणालियों का व्यापक रूप से निर्माण सामग्री, रसायन, खनन, बिजली और धातु विज्ञान जैसे उद्योगों में उपयोग किया गया है।कच्चे माल, उड़ती राख, हाइड्रेटेड चूना, सूखी निकाली गई कैल्शियम कार्बाइड स्लग, स्लग पाउडर, स्टील स्लग पाउडर, कोयला पाउडर, एल्यूमीनियम ऑक्साइड पाउडर, बॉक्साइट पाउडर, फॉस्फोरस पाउडर, पाइरोफाइलिट पाउडर,और कार्बनिक सिलिकॉन पाउडर.
बिक्री के बाद सेवा
हमारे पास उत्पादन लाइन के लिए एक दीर्घकालिक सेवा टीम है, अच्छी तकनीक और जिम्मेदार बिक्री के बाद सेवा के साथ। सभी सदस्यों के पास 5 से अधिक वर्षों का कार्य अनुभव है और समय पर प्रदान करने में सक्षम हैं,कुशल, और ग्राहकों के लिए व्यापक वैज्ञानिक बिक्री के बाद सेवा. हम स्वयं इंजीनियरिंग निर्माण की पूरी प्रक्रिया के दौरान ग्राहकों के लिए बिक्री के बाद सेवा प्रदान कर सकते हैं,उत्पादन लाइन उपकरण की स्थापना, उत्पादन लाइन डिबगिंग, जब तक उत्पादन लाइन मानकों को पूरा नहीं करती है और उत्पादन क्षमता तक नहीं पहुंच जाती है, ग्राहकों द्वारा सामना की जाने वाली विभिन्न कठिनाइयों और विभिन्न समस्याओं को हल करती है,और विचारशील प्रदान करना, सावधानीपूर्वक, और व्यापक बिक्री के बाद सेवा।
