उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Hengcheng
प्रमाणन: ISO Patent Certificate High-Tech Product Certificate
मॉडल संख्या: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: मानक शिपिंग पैकेजिंग
प्रसव के समय: 90 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5 सेट \ महीना
नाम: |
वायवीय संवाहक प्रणाली |
प्रकार: |
बिन पंप |
संवहन क्षमता: |
> 300 टन/एच |
दूरी: |
> 2000 मी |
शक्ति: |
<3.8kWh/t·km |
संवहन सामग्री: |
कोयला पाउडर, फ्लाई ऐश, चूना पत्थर पाउडर/खनिज पाउडर, सीमेंट/कच्चा भोजन, सिलिका धूआं |
संदेश दूरी: |
> 2000 मी |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, ऊर्जा और खनन |
संरचना: |
कन्वेयर सिस्टम |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
नाम: |
वायवीय संवाहक प्रणाली |
प्रकार: |
बिन पंप |
संवहन क्षमता: |
> 300 टन/एच |
दूरी: |
> 2000 मी |
शक्ति: |
<3.8kWh/t·km |
संवहन सामग्री: |
कोयला पाउडर, फ्लाई ऐश, चूना पत्थर पाउडर/खनिज पाउडर, सीमेंट/कच्चा भोजन, सिलिका धूआं |
संदेश दूरी: |
> 2000 मी |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, ऊर्जा और खनन |
संरचना: |
कन्वेयर सिस्टम |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |

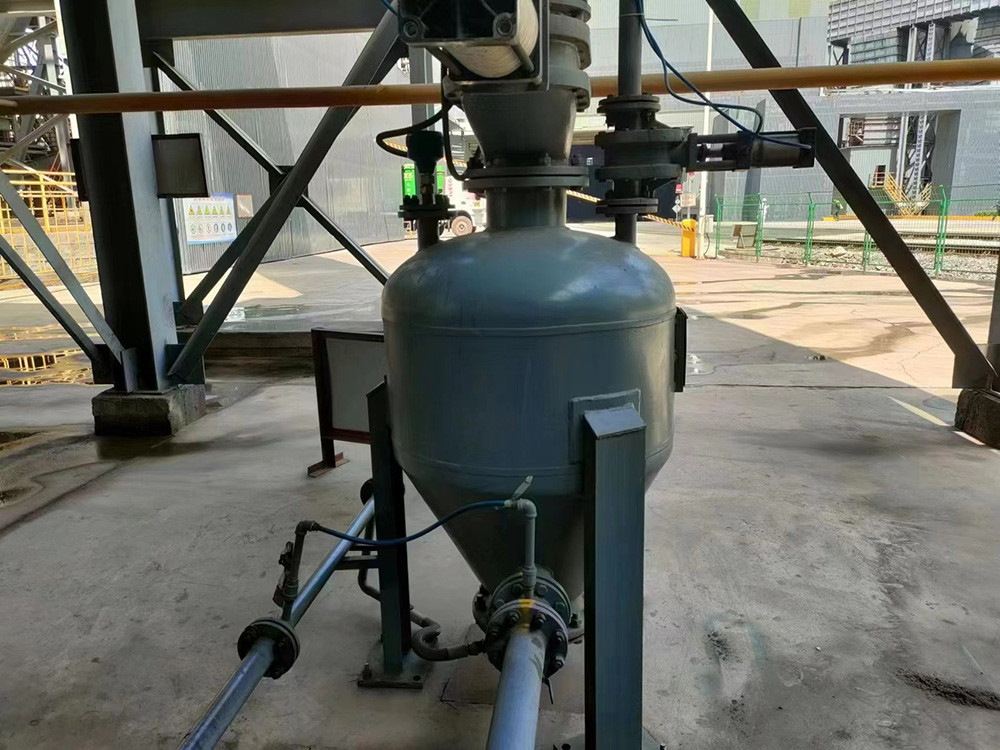

वायवीय परिवहन प्रणाली - वायवीय परिवहन सिलो पंप300 टन/घंटा तक ले जाने की क्षमता
विवरण
वायवीय कन्वेयर कैसे काम करता है?
घने चरण भंडारण पंप वायवीय परिवहन प्रणाली
सकारात्मक दबाव घने चरण वायवीय ढोने का संचालन सिद्धांत
घने चरण के परिवहन पंप एक अपेक्षाकृत विश्वसनीय घने चरण गतिशील वायवीय परिवहन उपकरण है जो उच्च दबाव (लगभग 1000kPa से नीचे) के तहत पाउडर सामग्री का परिवहन करता है।घने चरण पंपों के लिए दो अनलोडिंग विधियां हैंटैंक में सामग्री को शंकु के आकार के inflatable टैंक, नोजल जेट या अन्य तरीकों के माध्यम से द्रवित किया जाता है।तल पर एक द्रवित inflation प्लेट परत स्थापित करने के लिए सामग्री टैंक के ऊपरी भाग से छुट्टी दी जा करने के लिए अनुमति दे सकते हैं, और टैंक में विभिन्न इनपुट विमानों पर ले जाने वाली गैस का फैलाव ले जाने वाली सामग्री के गुणों पर निर्भर करता है।
सकारात्मक दबाव घने चरण वायवीय परिवहन एक गैर निरंतर परिवहन प्रक्रिया है, इनलेट और आउटलेट वाल्व, सामग्री परिवहन पाइपलाइनों, हवा इनपुट पाइपलाइनों से लैस है,और एक मानकीकृत साइलो पंप. सिलो पंप को भरने से पहले, सिलो में ले जाने वाली सामग्री होती है, और सभी वाल्व बंद हो जाते हैं.
सभी सकारात्मक दबाव घने चरण वायवीय परिवहन संचालन की प्रक्रिया इस प्रकार है:
1. खुराक वाल्व और निकास वाल्व खोलें, और बिन पंप सामान्य दबाव पर खिला जाएगा जब तक स्तर गेज घोषणा करता है कि बिन भरा है और संकेतक संकेत बंद हो जाता है;
2. खुराक वाल्व और निकास वाल्व बंद करें, और फिर टैंक को दबाव में लाने के लिए उच्च दबाव वाला वायु वाल्व खोलें;
3. जब ऑपरेटिंग दबाव तक पहुँच जाता है, वितरण हवा वाल्व और डिस्चार्ज वाल्व खोलें, और सामग्री वितरित करना शुरू कर देता है;
4. ले जाने वाले अंत दबाव स्विच, स्तर गेज, या समय रिले द्वारा प्रदर्शित किया जाता है। इस समय में उच्च दबाव हवा वाल्व और निर्वहन वाल्व बंद कर रहे हैं,ताकि सभी संपीड़ित हवा का उपयोग परिवहन पाइपलाइन को साफ करने के लिए किया जाता है; टैंक के अंदर दबाव को सामान्य दबाव तक कम करने के लिए एक साथ निकास वाल्व खोलें। एक होमवर्क चक्र पूरा होने के बाद, दूसरा चक्र जारी रहता है।
बड़ी क्षमता वाले वायवीय कन्वेयर बिन पंप पैरामीटर तालिका
| परिवहन सामग्री | थोक घनत्व (t/m3) | मॉडल | पीसीडी24/एच | पीसीडी26/एच | PCD28/H | पीसीडी 30/एच | दूरी | |
| विनिर्देश | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | स्तर (m) | स्तर (m) | ||
| धूलयुक्त कोयला | 0.5 | वितरण मात्रा (टी/घंटा) | 50 से 80 | 60 से 90 | 65 से 110 | 80~130 | 200 | 20 |
| फ्लाई ऐश | 0.75 | 75~125 | 85~130 | 95 से 160 | 125~190 | 200 | 20 | |
| चूना पत्थर पाउडर/खनिज पाउडर | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| सीमेंट/कच्चा आटा | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
लंबी दूरी के वायवीय परिवहन बिन पंप पैरामीटर तालिका
| परिवहन सामग्री | थोक घनत्व (t/m3) | मॉडल | पीसीडी24/एल | पीसीडी26/एल | पीसीडी28/एल | पीसीडी30/एल | दूरी | |
| विनिर्देश | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | स्तर (m) | स्तर (m) | ||
| धूलयुक्त कोयला | 0.5 | वितरण मात्रा (टी/घंटा) | 20~40 | 25 से 45 | 30~55 | 45 से 65 | 1000 | 25 |
| फ्लाई ऐश | 0.75 | 35 से 60 | 45 से 65 | 45 से 80 | 65 से 95 | 1000 | 25 | |
| चूना पत्थर पाउडर/खनिज पाउडर | 0.8 | 40 से 65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| सीमेंट/कच्चा आटा | 1 | 50 से 80 | 55 से 90 | 65 से 110 | 90~120 | 1000 | 25 |
|
पारंपरिक ग्रिड वायवीय संवहन बिन पंप पैरामीटर तालिका
| परिवहन सामग्री | थोक घनत्व ((t/m3) | मॉडल | पीसीडी18/एन | पीसीडी20/एन | पीसीडी20/एन | संदर्भ संचरण दूरी | |
| विनिर्देश | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | स्तर (m) | ऊर्ध्वाधर (m) | ||
| धूलयुक्त कोयला | 0.5 | वितरण मात्रा (टी/घंटा) | 12 से 20 | 16 से 32 | 25 से 50 | 500 | 30 |
| फ्लाई ऐश | 0.75 | 18 से 32 | 25 से 48 | 35 से 70 | 50 | ||
| चूना पत्थर पाउडर/खनिज पाउडर | 0.8 | 20 से 35 | 26 से 51 | 38 से 75 | 500 | 30 | |
| सीमेंट/कच्चा आटा | 1.0 | 24~42 | 32 से 65 | 48 से 95 | 500 | 30 | |
| सिलिकॉन पाउडर | 1.2 | 28 से 50 | 40 से 75 | 55~115 | 500 | 30 |
|
छोटे आकार के वायवीय परिवहन बंकर पंप की पैरामीटर तालिका
| सामग्री | थोक घनत्व ((t/m3) | मॉडल | पीसीडी08/एम | पीसीडी10/एम | पीसीडी12/एम | PCD14/M | संदर्भ संचरण दूरी | |
| विनिर्देश | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | स्तर (m) | ऊर्ध्वाधर (m) | ||
| धूलयुक्त कोयला | 0.5 | वितरण मात्रा (टी/घंटा) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| फ्लाई ऐश | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0 ~ 14.0 | 12.0~27.0 | 100 | 20 | |
| चूना पत्थर पाउडर/खनिज पाउडर | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.0~28.0 | 100 | 20 | |
| सीमेंट/कच्चा आटा | 1.0 | 1.2~3.5 | 3.5 ~ 11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| सिलिकॉन पाउडर | 1.2 | 1.5~4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
उत्पाद की मुख्य विशेषताएं
बड़ी ढोने की क्षमताः > 300 टन/घंटा
2 लंबी दूरीः > 2000 मीटर;
3 कम बिजली की खपतः < 3.8kWh/t · km;
4 कम पहनने और आंसूः पाइपलाइन जीवन> 10 साल;
5 कम गतिः प्रारंभिक गति 6-10m/s;
6 उच्च मिश्रण अनुपातः > 30kg/kg;
7 लचीला प्रक्रिया लेआउट, धूल मुक्त, उच्च संचालन दर, यांत्रिक परिवहन की तुलना में कम निवेश और कम रखरखाव लागत
वर्तमान में, हमारी सबसे लंबी क्षैतिज परिवहन दूरी 2200 मीटर और ऊंचाई 30 मीटर है; एकल इकाई की अधिकतम परिवहन क्षमता 300 टन / घंटा है; परिवहन ऊर्जा की खपत 3 से कम है।8kWh/t · km, सीधी पाइपलाइन का सेवा जीवन 10 वर्ष से अधिक है, और कोहनी का सेवा जीवन 3 वर्ष से अधिक है।हम ग्राहकों की आवश्यकताओं और पैरामीटर जैसे पाउडर सामग्री विनिर्देशों के आधार पर सबसे अच्छा इंजीनियरिंग डिजाइन और उपकरण चयन योजना विकसित करते हैं, प्रदर्शन, परिवहन दूरी, परिवहन की मात्रा और ग्राहक द्वारा प्रदान की गई भौगोलिक स्थितियां, जैसे हवा की मात्रा की गणना, पाइपलाइन अनुपात,प्राप्त करने वाले गोदाम में धूल संग्रह उपचार, और बिक्री के बाद की योजना।
व्यापक इंजीनियरिंग अभ्यास के अनुभव के आधार पर, अधिकांश सकारात्मक दबाव घने चरण अंतराल वाली वायवीय परिवहन प्रक्रियाओं को मुख्य रूप से निम्नलिखित तीन प्रक्रियाओं में विभाजित किया गया हैः
