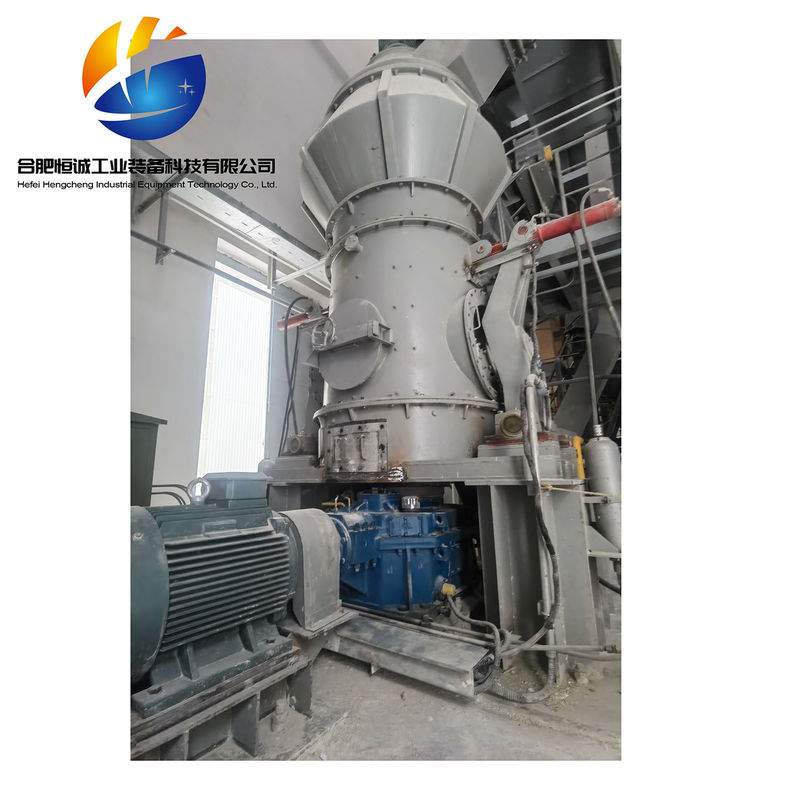

ऊर्ध्वाधर पीसने का उपकरण डोलोमाइट ऊर्ध्वाधर मिल बड़ी एकल मशीन उत्पादन क्षमता

ऊर्ध्वाधर पीस उपकरणमिलबहुत बड़ी एकल मशीन उत्पादन क्षमता कम परिचालन लागत

1, वर्टिकल डोलोमाइट मिल का परिचय

ऊर्ध्वाधर चक्की, बड़े पैमाने पर पीसने के उपकरण के रूप में, व्यापक रूप से निर्माण सामग्री, बिजली, धातु विज्ञान, रासायनिक इंजीनियरिंग और गैर-धातु खनिजों जैसे उद्योगों में उपयोग किए जाते हैं।
हेफ़ेई हेंगचेंग एचवीएम ऊर्ध्वाधर मिल अंतरराष्ट्रीय ऊर्ध्वाधर मिल प्रौद्योगिकी को अपनाता है, जिसमें कुचल, सुखाने, पीसने, पाउडर चयन और परिवहन को एकीकृत करता है,उत्पादन की निरंतरता और स्थिरता सुनिश्चित करना और पीसने की दक्षता में सुधार करना.
हेफेई हेंगचेंग ग्राहकों की सामग्री विशेषताओं के अनुसार अनुकूलित कर सकता है, उनकी व्यक्तिगत पीसने की जरूरतों को पूरा करने के लिए लचीले विन्यास के साथ।
क्षमता: 1-50 टन/घंटा
[तैयार उत्पाद की सूक्ष्मता]200 से 1250 जाल तक समायोज्य
[खनिज प्रसंस्करण क्षेत्र]चूना पत्थर, डोलोमाइट, कैल्साइट और अन्य गैर धातु खनिज
[निर्माण सामग्री क्षेत्र]विभिन्न सीमेंट सामग्री जैसे कच्चे माल और क्लिंकर
[धातुकर्म क्षेत्र]धातुकर्म स्लग जैसे उच्च भट्ठी स्लग, इस्पात स्लग, भट्ठी स्लग, मैंगनीज स्लग, निकेल स्लग आदि

2, प्रक्रिया का परिचय
सामग्री निर्वहन पाइप पीसने प्लेट के केंद्र में गिर जाता है, और निरंतर गति घूर्णन पीसने प्लेट समान रूप से फैला और बाहर के लिए कच्चे माल सपाट करने के लिए केन्द्रापसारक बल का उपयोग करता है,सामग्री बिस्तर की एक निश्चित मोटाई का गठन. सामग्री एक साथ पीसने की प्लेट पर कई पीस रोलर्स द्वारा कुचल है.सामग्री लगातार पीसने की डिस्क के बाहरी किनारे की ओर चलती है. पीसने की डिस्क से निकलने वाली सामग्री को पवन के छल्ले के माध्यम से मिल में प्रवेश करने वाली गर्म गैस का सामना करना पड़ता है और तदनुसार बढ़ता है। यह मिल के मध्य खोल के माध्यम से विभाजक में प्रवेश करता है,और इस प्रक्रिया के दौरान, सामग्री गर्म गैस के साथ पर्याप्त गर्मी आदान-प्रदान से गुजरती है, और पानी जल्दी वाष्पित हो जाता है।पाउडर सांद्रक रोलर मिल के आउटलेट पर तैयार उत्पाद की बारीकता को नियंत्रित करता हैनिर्दिष्ट आकार से बड़े कणों को अलग किया जाता है और पीसने की डिस्क पर वापस गिर जाते हैं।सामग्री जो बारीकता की आवश्यकताओं को पूरा करती है, पाउडर सांद्रक के माध्यम से तैयार उत्पाद गोदाम में प्रवेश करती है.

3, ऊर्ध्वाधर चक्की का कार्य सिद्धांत
मुख्य मोटर पीसने की प्लेट को एक reducer के माध्यम से घूमने के लिए चलाता है, और सामग्री एक पेंच कन्वेयर के माध्यम से ऊर्ध्वाधर मिल मुख्य मशीन में प्रवेश करती है।यह पीसने प्लेट के केंद्र में गिर जाता है, जबकि पंखे द्वारा उत्पन्न हवा का प्रवाह हवा के इनलेट के माध्यम से मुख्य मशीन में प्रवेश करता है।सामग्री पीसने प्लेट के केंद्र से किनारे के लिए समान रूप से चलता है. पीसने की प्लेट पर रोलर ट्रैक क्षेत्र से गुजरते समय, इसे पीसने वाले रोलर द्वारा कुचल दिया जाता है, और सामग्री के बड़े टुकड़े सीधे कुचल दिए जाते हैं।सामग्री के ठीक कणों को एक सामग्री परत बनाने के लिए कुचल दिया जाता है और अंतर कण कुचल से गुजरते हैंकुचल सामग्री पीसने की प्लेट के किनारे की ओर आगे बढ़ती रहती है जब तक कि पीसने की प्लेट के चारों ओर रिंगल गाइड ग्रूव के मजबूत वायुप्रवाह द्वारा इसे ले जाया नहीं जाता।मोटी सामग्री अपने उच्च गुरुत्वाकर्षण के कारण पीसने की प्लेट में वापस गिर जाती है और फिर से पीस जाती है; पतली सामग्री मुख्य मशीन के ऊपर पाउडर चयन प्रणाली में प्रवेश करती है और वायु प्रवाह के बढ़ते ही वर्गीकरण के लिए।मोटे कणों ब्लेड द्वारा बाहर मारा जाता है और पीसने के लिए पीसने डिस्क को वापस कर दिया- योग्य ठीक पाउडर को पाउडर चयन प्रणाली से नकारात्मक दबाव वाले वायु प्रवाह के साथ बाहर निकाला जाएगा, धूल हटाने वाले उपकरण में प्रवेश किया जाएगा,और फिर तैयार उत्पाद बनाने के लिए पाउडर कलेक्टर द्वारा एकत्र किया जाता हैइसके अतिरिक्त अन्य बड़े कण सामग्री और मलबे पीसने के दौरान मिल के निचले कक्ष में गिर जाएंगे और स्क्रैपर द्वारा स्लैग डिस्चार्ज पोर्ट में स्क्रैप किए जाएंगे।तैयार उत्पाद की गुणवत्ता को प्रभावी ढंग से सुनिश्चित करना.
हाइड्रोलिक प्रणाली के दबाव को समायोजित करके, पीसने वाले रोलर के दबाव को एक निश्चित सीमा के भीतर विभिन्न कठोरता कच्चे माल के अनुकूल करने के लिए समायोजित किया जा सकता है।कई ग्रेडिंग पहियों के साथ ग्रेडिंग प्रणाली के रोटर की गति समायोजित और नियंत्रित किया जा सकता है, और विभिन्न विनिर्देशों के साथ विभिन्न योग्य तैयार उत्पादों को प्राप्त किया जा सकता है।

उत्पाद की मुख्य विशेषताएं
1. कुशल और ऊर्जा-बचत:
(1) उच्च पीसने की दक्षता और कम ऊर्जा की खपत, गेंद मिलों की तुलना में, ऊर्जा की खपत 40%-50% कम है;
(2) कम घाटी की बिजली का उपयोग करने में सक्षम बड़ी एकल मशीन उत्पादन क्षमता;
(3) ऊर्ध्वाधर पीसने की तकनीक और उपकरण ऊर्जा संरक्षण और खपत में कमी के लिए नई प्रौद्योगिकियों का जोरदार समर्थन करते हैं,जो इस क्षेत्र और यहां तक कि देश भर में पाउडर उद्योग के उद्यमों की प्रतिस्पर्धात्मक शक्ति को बढ़ाने के लिए अनुकूल हैं।;
2आसान रखरखाव और कम परिचालन लागत:
(1) पीसने वाले रोलर को हाइड्रोलिक उपकरण का उपयोग करके मशीन से बाहर घुमाया जा सकता है, और रोलर आस्तीन अस्तर प्लेट की प्रतिस्थापन और मिल की रखरखाव स्थान बड़ी है,रखरखाव कार्य को बहुत सुविधाजनक बनाना;
(2) पीसने वाले रोलर आस्तीन का उपयोग उल्टा किया जा सकता है, जिससे पहनने के प्रतिरोधी सामग्रियों की सेवा जीवन बढ़ जाती है;
(3) मशीन को चालू करने से पहले, पीसने की डिस्क पर कपड़े लगाने की आवश्यकता नहीं है, और मिल को बिना भार के शुरू किया जा सकता है, जिससे मशीन को शुरू करने की कठिनाई समाप्त हो जाती है;
(4) पीसने वाले रोलर और डिस्क अस्तर प्लेट के लिए कम पहनने, विशेष सामग्रियों का उपयोग किया जाता है, जिसके परिणामस्वरूप लंबी सेवा जीवन होती है;
(5) उच्च स्तर का स्वचालन: स्वचालित नियंत्रण प्रौद्योगिकी में जर्मनी से सीमेंस श्रृंखला पीएलसी को अपनाया गया है, जो एक स्वचालित नियंत्रण प्रणाली से लैस है।जो रिमोट कंट्रोल और आसान संचालन प्राप्त कर सकते हैंकार्यशाला मूल रूप से मानव रहित संचालन प्राप्त कर सकती है, जिससे परिचालन लागतों में बचत होती है।
3कम समग्र निवेश लागत:
कुचलने, सुखाने, पीसने और ले जाने को एकीकृत करना, प्रक्रिया प्रवाह सरल है, सिस्टम उपकरण कम हैं, संरचनात्मक लेआउट कॉम्पैक्ट है,और फर्श का क्षेत्रफल केवल 50% गेंद मिल का हैइसे कम निर्माण लागत के साथ बाहरी जगहों पर स्थापित किया जा सकता है, जिससे उद्यम की निवेश लागत सीधे कम हो जाती है।
4स्थिर उत्पाद की गुणवत्ता:
(1) सामग्री छोटे समय के लिए पीसने वाले में रहती है, जिससे उत्पाद के कण आकार वितरण और संरचना का पता लगाना आसान हो जाता है, और स्थिर उत्पाद की गुणवत्ता सुनिश्चित होती है;
(2) उत्पाद में कणों का समान आकार, संकीर्ण कण आकार वितरण, अच्छी प्रवाहशीलता और उत्पाद की मजबूत अनुकूलन क्षमता है।
5उच्च विश्वसनीयता
(1) मिल के कार्य समय के दौरान सामग्री के टूटने के कारण होने वाले गंभीर कंपन से बचने के लिए एक पीसने वाले रोलर सीमा उपकरण को अपनाना;
(2) एक नए प्रकार के रोलर सीलिंग डिवाइस को अपनाने से, सीलिंग अधिक विश्वसनीय है, और सीलिंग प्रशंसक की आवश्यकता नहीं है,मिल में ऑक्सीजन सामग्री को और कम करना और बेहतर विस्फोट निवारण प्रदर्शन प्राप्त करना.
6पर्यावरण संरक्षण:
(1) एचवीएम ऊर्ध्वाधर पीसने की मशीन की पूरी प्रणाली में कम कंपन और कम शोर होता है।
(2) प्रणाली पूरी तरह से सील है, पूर्ण नकारात्मक दबाव के तहत काम करती है, और कोई धूल रिसाव नहीं है, मूल रूप से धूल मुक्त कार्यशाला प्राप्त करना।

उत्पाद लाभ
1उच्च स्तर का स्वचालन, सरल संचालन और श्रम की बचत।
2उपकरण स्थिर, कुशल और पर्यावरण के अनुकूल काम करता है।
3आपूर्ति श्रृंखला पूरी हो गई है और वितरण चक्र छोटा है।
हमारे पास एक बड़ा कास्टिंग बेस है जो पूर्ण उपकरण और स्पेयर पार्ट्स की आपूर्ति सुनिश्चित कर सकता है।

तकनीकी मापदंडों की तालिका

Re:मोहस कठोरता 3-4 सामग्री के आधार पर डेटा
उत्पाद की बारीकता 10 um (1250 meshes) तक पहुंच सकती है।
