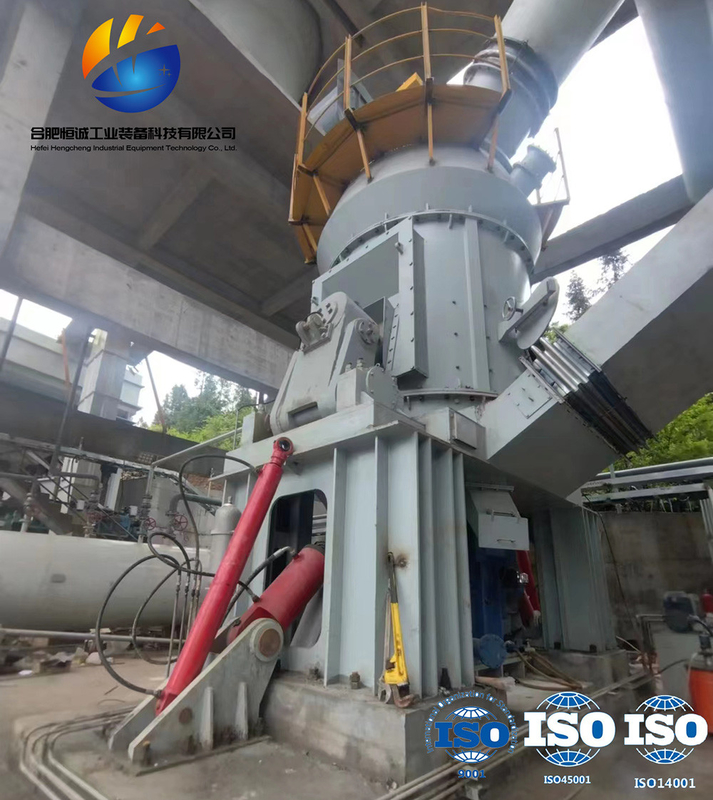

उच्च क्षमता कम ऊर्जा की खपत वाली ऊर्ध्वाधर मिल डोलोमाइट कैल्साइट बाक्साइट खानों के लिए

उच्च क्षमता कम ऊर्जा खपत वाली ऊर्ध्वाधर मिल डोलोमाइट, कैल्साइट, बाक्साइट खदानों के लिए

विवरण

1, ऊर्ध्वाधर पीसने की मिल का सिद्धांत
कामकाजी सिद्धांतः इलेक्ट्रिक मोटर एक reducer के माध्यम से घूर्णन करने के लिए पीस डिस्क ड्राइव करता है, और सामग्री खिला बंदरगाह से पीस डिस्क के केंद्र में गिर जाता है।गर्म हवा हवा के इनलेट से पीसने के कक्ष में प्रवेश करती है. केन्द्रापसारक बल के प्रभाव में सामग्री पीस डिस्क के किनारे की ओर बढ़ती है और पीस डिस्क पर गोल खाई से गुजरते समय पीस रोलर द्वारा कुचल दी जाती है।कुचल सामग्री पीस डिस्क के किनारे पर उच्च गति हवा के प्रवाह द्वारा उठाया जाता है, और बड़े कण सीधे पीसने के लिए पीसने की डिस्क पर गिरते हैं। जब हवा के प्रवाह में सामग्री गतिशील और स्थैतिक विभाजक से गुजरती है, तो घूर्णन रोटर की कार्रवाई के तहत,मोटा पाउडर पीसने के लिए पीसने की डिस्क पर गिर जाता है, और योग्य ठीक पाउडर हवा के प्रवाह के साथ बाहर निकाल दिया जाता है, पाउडर संग्रह उपकरण में इकट्ठा, जो उत्पाद है।आवश्यक उत्पाद आर्द्रता प्राप्त करने के लिए नमी युक्त सामग्री को गर्म गैसों के संपर्क में सूखा जाता है.

2, ऊर्ध्वाधर चक्की के अनुप्रयोग का दायरा
नए अल्ट्रा-फाइन वर्टिकल ग्राइंडिंग उपकरण का उपयोग गैर धातु खनिजों जैसे कि कैल्साइट, संगमरमर, चूना पत्थर, भारी कैल्शियम, टैल्क, बैराइट के बड़े पैमाने पर अल्ट्रा-फाइन सूखे पाउडर प्रसंस्करण के लिए किया जा सकता है,डोलोमाइट आदि।

3ऊर्ध्वाधर मिल के उत्पाद फायदे
उत्पाद की मुख्य विशेषताएं
1. कुशल और ऊर्जा-बचत:
(1) उच्च पीसने की दक्षता और कम ऊर्जा की खपत, गेंद मिलों की तुलना में, ऊर्जा की खपत 40%-50% कम है;
(2) कम घाटी की बिजली का उपयोग करने में सक्षम बड़ी एकल मशीन उत्पादन क्षमता;
(3) ऊर्ध्वाधर पीसने की तकनीक और उपकरण ऊर्जा संरक्षण और खपत में कमी के लिए नई प्रौद्योगिकियों का जोरदार समर्थन करते हैं,जो इस क्षेत्र और यहां तक कि देश भर में पाउडर उद्योग के उद्यमों की प्रतिस्पर्धात्मक शक्ति को बढ़ाने के लिए अनुकूल हैं।;
2आसान रखरखाव और कम परिचालन लागत:
(1) पीसने वाले रोलर को हाइड्रोलिक उपकरण का उपयोग करके मशीन से बाहर घुमाया जा सकता है, और रोलर आस्तीन अस्तर प्लेट की प्रतिस्थापन और मिल की रखरखाव स्थान बड़ी है,रखरखाव कार्य को बहुत सुविधाजनक बनाना;
(2) पीसने वाले रोलर आस्तीन का उपयोग उल्टा किया जा सकता है, जिससे पहनने के प्रतिरोधी सामग्रियों की सेवा जीवन बढ़ जाती है;
(3) मशीन को चालू करने से पहले, पीसने की डिस्क पर कपड़े लगाने की आवश्यकता नहीं है, और मिल को बिना भार के शुरू किया जा सकता है, जिससे मशीन को शुरू करने की कठिनाई समाप्त हो जाती है;
(4) पीसने वाले रोलर और डिस्क अस्तर प्लेट के लिए कम पहनने, विशेष सामग्रियों का उपयोग किया जाता है, जिसके परिणामस्वरूप लंबी सेवा जीवन होती है;
(5) उच्च स्तर का स्वचालन: स्वचालित नियंत्रण प्रौद्योगिकी में जर्मनी से सीमेंस श्रृंखला पीएलसी को अपनाया गया है, जो एक स्वचालित नियंत्रण प्रणाली से लैस है।जो रिमोट कंट्रोल और आसान संचालन प्राप्त कर सकते हैंकार्यशाला मूल रूप से मानव रहित संचालन प्राप्त कर सकती है, जिससे परिचालन लागतों में बचत होती है।
3कम समग्र निवेश लागत:
कुचलने, सुखाने, पीसने और ले जाने को एकीकृत करना, प्रक्रिया प्रवाह सरल है, सिस्टम उपकरण कम हैं, संरचनात्मक लेआउट कॉम्पैक्ट है,और फर्श का क्षेत्रफल केवल 50% गेंद मिल का हैइसे कम निर्माण लागत के साथ बाहरी जगहों पर स्थापित किया जा सकता है, जिससे उद्यम की निवेश लागत सीधे कम हो जाती है।
4स्थिर उत्पाद की गुणवत्ता:
(1) सामग्री छोटे समय के लिए पीसने वाले में रहती है, जिससे उत्पाद के कण आकार वितरण और संरचना का पता लगाना आसान हो जाता है, और स्थिर उत्पाद की गुणवत्ता सुनिश्चित होती है;
(2) उत्पाद में कणों का समान आकार, संकीर्ण कण आकार वितरण, अच्छी प्रवाहशीलता और उत्पाद की मजबूत अनुकूलन क्षमता है।
5उच्च विश्वसनीयता
(1) मिल के कार्य समय के दौरान सामग्री के टूटने के कारण होने वाले गंभीर कंपन से बचने के लिए एक पीसने वाले रोलर सीमा उपकरण को अपनाना;
(2) एक नए प्रकार के रोलर सीलिंग डिवाइस को अपनाने से, सीलिंग अधिक विश्वसनीय है, और सीलिंग प्रशंसक की आवश्यकता नहीं है,मिल में ऑक्सीजन सामग्री को और कम करना और बेहतर विस्फोट निवारण प्रदर्शन प्राप्त करना.
6पर्यावरण संरक्षण:
(1) एचवीएम ऊर्ध्वाधर पीसने की मशीन की पूरी प्रणाली में कम कंपन और कम शोर होता है।
(2) प्रणाली पूरी तरह से सील है, पूर्ण नकारात्मक दबाव के तहत काम करती है, और कोई धूल रिसाव नहीं है, मूल रूप से धूल मुक्त कार्यशाला प्राप्त करना।

तकनीकी मापदंडों की तालिका

Re:मोहस कठोरता 3-4 सामग्री के आधार पर डेटा
उत्पाद की बारीकता 10 um (1250 meshes) तक पहुंच सकती है।
