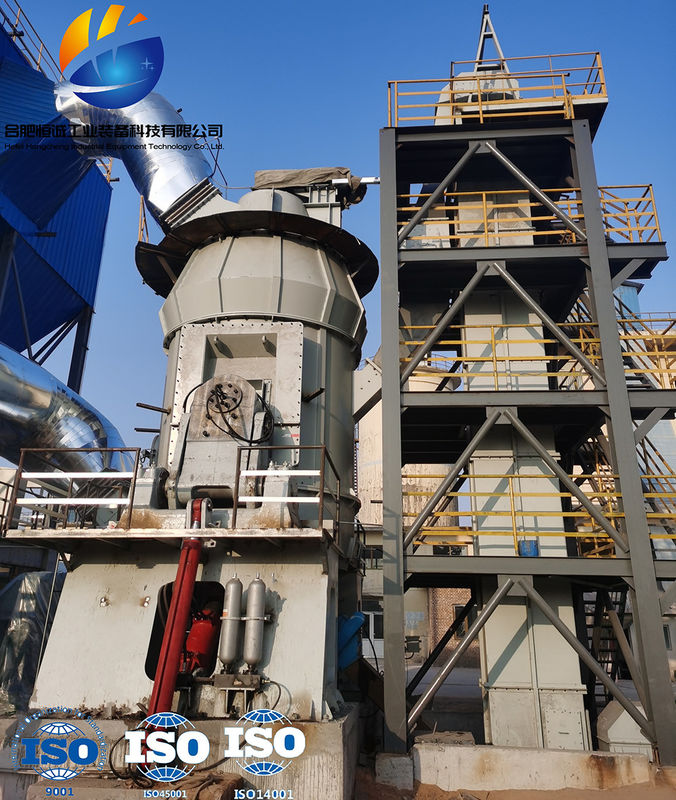

चूना पत्थर स्लैग पीसने के लिए नई डिज़ाइन की बड़ी क्षमता वाली स्लैग वर्टिकल रोलर मिल

स्लैग वर्टिकल मिल के लाभ:
1. कुशल और ऊर्जा की बचत:
(1) उच्च पीसने की दक्षता और कम ऊर्जा खपत, बॉल मिलों की तुलना में, ऊर्जा खपत 40% -50% कम है;
(2) बड़ी एकल मशीन उत्पादन क्षमता, कम घाटी बिजली का उपयोग करने में सक्षम;
(3) वर्टिकल ग्राइंडिंग तकनीक और उपकरण ऊर्जा संरक्षण और खपत में कमी के लिए नई तकनीकों की जोरदार वकालत करते हैं, जो इस क्षेत्र और यहां तक ​​कि पूरे देश में पाउडर उद्योग में उद्यमों की प्रतिस्पर्धी ताकत को बढ़ाने के लिए अनुकूल हैं;
2. आसान रखरखाव और कम परिचालन लागत:
(1) ग्राइंडिंग रोलर को हाइड्रोलिक डिवाइस का उपयोग करके मशीन से बाहर निकाला जा सकता है, और रोलर स्लीव लाइनिंग प्लेट का प्रतिस्थापन और मिल का रखरखाव स्थान बड़ा है, जिससे रखरखाव ऑपरेशन बहुत सुविधाजनक हो जाता है;
(2) ग्राइंडिंग रोलर स्लीव को उल्टा इस्तेमाल किया जा सकता है, जिससे पहनने के लिए प्रतिरोधी सामग्री की सेवा जीवन बढ़ जाता है;
(3) मशीन शुरू करने से पहले, पीसने वाली डिस्क पर कपड़ा रखने की कोई आवश्यकता नहीं है, और मिल को बिना लोड के शुरू किया जा सकता है, जिससे मशीन शुरू करने की कठिनाई समाप्त हो जाती है;
(4) कम घिसाव, पीसने वाले रोलर और डिस्क लाइनिंग प्लेट के लिए विशेष सामग्री का उपयोग किया जाता है, जिसके परिणामस्वरूप लंबी सेवा जीवन होता है;
(5) स्वचालन की उच्च डिग्री: स्वचालित नियंत्रण तकनीक जर्मनी से सीमेंस श्रृंखला पीएलसी को अपनाती है, जो एक स्वचालित नियंत्रण प्रणाली से सुसज्जित है, जो रिमोट कंट्रोल और आसान संचालन प्राप्त कर सकती है।कार्यशाला मूल रूप से परिचालन लागत को बचाते हुए मानव रहित संचालन प्राप्त कर सकती है;
3. कम व्यापक निवेश लागत:
कुचलने, सुखाने, पीसने और संप्रेषित करने को एकीकृत करते हुए, प्रक्रिया प्रवाह सरल है, सिस्टम उपकरण कम हैं, संरचनात्मक लेआउट कॉम्पैक्ट है, और फर्श क्षेत्र बॉल मिल का केवल 50% है।इसे कम निर्माण लागत के साथ, सीधे उद्यम की निवेश लागत को कम करते हुए, बाहर व्यवस्थित किया जा सकता है।
4. स्थिर उत्पाद गुणवत्ता:
(1) सामग्री ग्राइंडर में थोड़े समय के लिए रहती है, जिससे उत्पाद के कण आकार वितरण और संरचना का पता लगाना आसान हो जाता है, और स्थिर उत्पाद गुणवत्ता सुनिश्चित होती है;
(2) उत्पाद में एक समान कण आकारिकी, संकीर्ण कण आकार वितरण, अच्छी प्रवाह क्षमता और मजबूत उत्पाद अनुकूलनशीलता है।
5. उच्च विश्वसनीयता
(1) मिल के कामकाजी समय के दौरान सामग्री के टूटने के कारण होने वाले गंभीर कंपन से बचने के लिए ग्राइंडिंग रोलर लिमिट डिवाइस को अपनाना;
(2) एक नए प्रकार के रोलर सीलिंग उपकरण को अपनाने से, सीलिंग अधिक विश्वसनीय होती है, और सीलिंग पंखे की कोई आवश्यकता नहीं होती है, जिससे मिल में ऑक्सीजन की मात्रा कम हो जाती है और बेहतर विस्फोट दमन प्रदर्शन प्राप्त होता है।
6. पर्यावरण संरक्षण:
(1) एचवीएम वर्टिकल ग्राइंडिंग मशीन की पूरी प्रणाली में कम कंपन और कम शोर है;
(2) सिस्टम पूरी तरह से सील है, पूर्ण नकारात्मक दबाव में संचालित होता है, और कोई धूल रिसाव नहीं होता है, मूल रूप से धूल मुक्त कार्यशाला प्राप्त होती है।

काम के सिद्धांत:

इलेक्ट्रिक मोटर ग्राइंडिंग डिस्क को रेड्यूसर के माध्यम से घुमाने के लिए चलाती है, और सामग्री फीडिंग पोर्ट से ग्राइंडिंग डिस्क के केंद्र में गिरती है।उसी समय, गर्म हवा एयर इनलेट से पीसने वाले कक्ष में प्रवेश करती है।केन्द्रापसारक बल की क्रिया के तहत, सामग्री पीसने वाली डिस्क के किनारे की ओर बढ़ती है और पीसने वाली डिस्क पर गोलाकार खांचे से गुजरते समय पीसने वाले रोलर द्वारा कुचल दी जाती है।कुचली हुई सामग्री को पीसने वाली डिस्क के किनारे पर उच्च गति वाले वायु प्रवाह द्वारा ऊपर ले जाया जाता है, और बड़े कण सीधे पीसने के लिए पीसने वाली डिस्क पर गिरते हैं।जब वायु प्रवाह में सामग्री घूर्णन रोटर की कार्रवाई के तहत गतिशील और स्थैतिक विभाजक से गुजरती है, तो मोटे पाउडर को फिर से पीसने के लिए पीसने वाली डिस्क पर गिर जाता है, और योग्य महीन पाउडर को वायु प्रवाह के साथ छुट्टी दे दी जाती है, पाउडर संग्रह उपकरण में एकत्रित करें , जो उत्पाद है.आवश्यक उत्पाद नमी प्राप्त करने के लिए नमी युक्त सामग्री को गर्म गैसों के संपर्क के दौरान सुखाया जाता है।

तकनीकी डाटा

इंजीनियरिंग मामले
300000 टन स्लैग पाउडर की वार्षिक उत्पादन लाइन
परियोजना आपूर्ति सामग्री: HVM2800S स्लैग वर्टिकल ग्राइंडिंग सिस्टम की प्रक्रिया डिजाइन और उपकरण निर्माण आपूर्ति
प्रसंस्करण सामग्री प्रकार: स्लैग
डिज़ाइन प्रसंस्करण क्षमता: ≥ 45t/h
वास्तविक प्रसंस्करण क्षमता: ≥ 55t/h
उत्पाद की सुंदरता: विशिष्ट सतह क्षेत्र ≥ 420 सेमी ²/ जी
