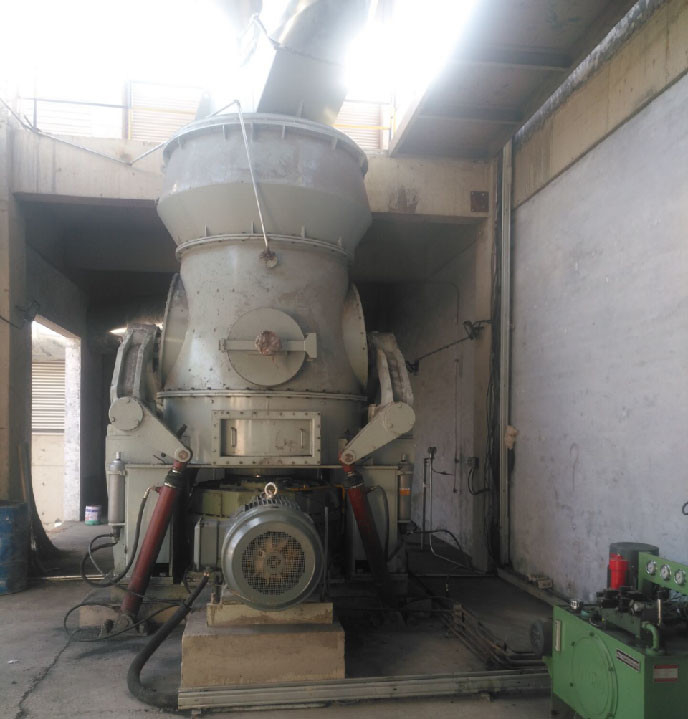

ऊर्जा की बचत कम खपत चूना पत्थर वर्टिकल मिल 45t/H

ऊर्जा की बचत कम खपत 45t/h कैल्शियम कार्बोनेट ग्राइंडिंग उपकरण/चूना पत्थर वर्टिकल मिल

विवरण

चूना पत्थर वर्टिकल मिल अतिरिक्त सुखाने, पाउडर चयन और उठाने के उपकरण की आवश्यकता के बिना ठीक पेराई, सुखाने, पीसने, पाउडर चयन और परिवहन को एकीकृत करता है।ग्राइंडिंग से गैस युक्त धूल को एक कॉम्पैक्ट लेआउट के साथ एक उच्च सांद्रता बैग डस्ट कलेक्टर या इलेक्ट्रिक डस्ट कलेक्टर द्वारा सीधे एकत्र किया जा सकता है और इसे बाहर व्यवस्थित किया जा सकता है।बॉल मिलिंग सिस्टम का बिल्डिंग एरिया लगभग 70% है, और बिल्डिंग स्पेस बॉल मिलिंग सिस्टम का लगभग 50-60% है।इसलिए, इसकी सरल प्रक्रिया प्रवाह, छोटे पदचिह्न और कब्जे वाली जगह निर्माण लागत को कम करती है।

वर्टिकल मिल मोटर रेड्यूसर के माध्यम से घूमने के लिए ग्राइंडिंग प्लेट को चलाती है, जबकि गर्म हवा एयर इनलेट से वर्टिकल मिल में प्रवेश करती है।डिस्चार्ज पोर्ट से सामग्री पीस प्लेट के केंद्र में गिरती है।केन्द्रापसारक बल के कारण, सामग्री पीसने वाली प्लेट के केंद्र से पीसने वाली प्लेट के किनारे तक जाती है।पीस प्लेट पर कुंडलाकार खांचे से गुजरते समय, इसे पीस रोलर द्वारा कुचल दिया जाता है, और कुचल सामग्री पीस प्लेट के किनारे की ओर तब तक चलती रहती है जब तक कि इसे हवा की अंगूठी और बड़े कणों पर हवा के प्रवाह से दूर नहीं किया जाता है। सामग्री पीसने वाली प्लेट पर गिरती है और कुचल जाती रहती है।

जब एयरफ्लो में सामग्री ऊपरी विभाजक के माध्यम से गुजरती है, तो गाइड वेन्स की कार्रवाई के तहत, मोटे पदार्थ शंकु बाल्टी से पीस प्लेट पर गिरते हैं, और ठीक पाउडर को एयरफ्लो के साथ मिल से छुट्टी दे दी जाती है, जिसे एकत्र किया जाता है। सिस्टम का धूल कलेक्टर।एकत्रित पाउडर वर्टिकल मिल द्वारा उत्पादित उत्पाद है।उत्पाद की आवश्यक सूखापन और आर्द्रता प्राप्त करने के लिए खोल में गैस के संपर्क के दौरान सामग्री सूख जाती है।विभाजक गाइड वैन के कोण (छोटे ऊर्ध्वाधर मिलों के लिए समायोज्य नहीं) और विभाजक रोटर की गति को समायोजित करके, उत्पाद की आवश्यक सूक्ष्मता प्राप्त की जा सकती है।

काम के सिद्धांत

इलेक्ट्रिक मोटर रेड्यूसर के माध्यम से पीसने वाली डिस्क को घुमाने के लिए ड्राइव करती है, और सामग्री फीडिंग पोर्ट से पीसने वाली डिस्क के केंद्र में गिरती है।उसी समय, गर्म हवा हवा के इनलेट से पीसने वाले कक्ष में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीस डिस्क के किनारे की ओर बढ़ती है और पीस डिस्क पर परिपत्र नाली से गुजरते समय पीस रोलर द्वारा कुचल दिया जाता है।कुचल सामग्री को पीस डिस्क के किनारे पर उच्च गति वाले एयरफ्लो द्वारा ले जाया जाता है, और बड़े कण सीधे पीसने के लिए पीस डिस्क पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, घूर्णन रोटर की क्रिया के तहत, मोटे पाउडर को फिर से पीसने के लिए पीस डिस्क पर गिरता है, और योग्य महीन पाउडर को एयरफ्लो के साथ छुट्टी दे दी जाती है, पाउडर संग्रह डिवाइस में इकट्ठा करें , जो उत्पाद है।आवश्यक उत्पाद नमी को पूरा करने के लिए गर्म गैस के साथ संपर्क प्रक्रिया में पानी युक्त सामग्री सूख जाती है।

तकनीकी डाटा

पुन: मोह्स'हार्डनेस 3-4 सामग्री पर आधारित डेटा

चूना पत्थर बॉन्ड इंडेक्स≤13kwh/t

उत्पाद लाभ:
1. अधिक स्पष्ट ऊर्जा-बचत प्रभाव
इसकी उन्नत अवधारणा, सरल प्रक्रिया और छोटी स्थापित क्षमता के कारण, पारंपरिक ट्यूब ग्राइंडिंग सिस्टम की तुलना में अल्ट्राफाइन लाइमस्टोन को पीसते समय डिसल्फराइजेशन लाइमस्टोन वर्टिकल मिल 45% से 60% बिजली बचा सकता है।
2. उच्च पीस दक्षता
हाइड्रोलिक प्रेशर बूस्टिंग से ग्राइंडिंग फोर्स को बढ़ाया जा सकता है, जिससे उत्पादन में वृद्धि होती है और ग्राइंडिंग दक्षता में सुधार होता है।साथ ही, एक लिमिटर डिवाइस भी है जो पीसने वाले रोलर और पीसने वाली अंगूठी के बीच आकस्मिक संपर्क को उपकरण कंपन या पहनने से रोकने के लिए केवल सामग्री को पीसता है।
3. उपकरण कम शोर, कम धूल और स्वच्छ संचालन वातावरण के साथ पर्यावरण के अनुकूल है

एक ऊर्ध्वाधर मिल के संचालन में, पीस रोलर और पीस डिस्क सीधे एक दूसरे से संपर्क नहीं करते हैं, और स्टील गेंदों के एक दूसरे से टकराने या बॉल मिल में अस्तर प्लेट से टकराने की कोई धातु प्रभाव ध्वनि नहीं होती है।इसलिए, शोर कम होता है, जो बॉल मिल की तुलना में 20-25 डेसिबल कम होता है।इसके अलावा, वर्टिकल मिल पूरी तरह से सील सिस्टम को अपनाता है, जो धूल के बिना नकारात्मक दबाव में काम करता है और पर्यावरण साफ रहता है।

इंजीनियरिंग का मामला:
ग्राहक की स्थिति
पाकिस्तान* *ग्रुप कंपनी, एक खनन कंपनी, ने हमारी कंपनी से डिसल्फराइजेशन लाइमस्टोन वर्टिकल ग्राइंडिंग उपकरण के 2 सेट ऑर्डर किए हैं।

ग्राहक प्रतिक्रिया
हेंगचेंग से कंपनी द्वारा खरीदे गए डिसल्फराइजेशन लाइमस्टोन वर्टिकल मिल में न केवल गुणवत्ता की गारंटी है, बल्कि विशेष रूप से स्थिर उत्पादन भी है।कंपनी की उत्पादन क्षमता में काफी सुधार हुआ है, और इसे अभी उपयोग में लाया गया है, जिससे कंपनी को लगभग $50 का शुद्ध लाभ हुआ है।
