ऐश सिलो पम्प उपकरण न्यूमेटिक कन्वेइंग मल्टीपल स्पेसिफिकेशंस

मल्टीपल स्पेसिफिकेशंस विशेष रूप से डिज़ाइन किए गए ऐश साइलो पंप उपकरण वायवीय संदेश

विवरण

साइलो पंप सिस्टम का कार्य सिद्धांत घने चरण कम गति वाला वायवीय संदेश है, जो निलंबन गति से कम गति पर सामग्री का परिवहन करता है।इस गति पर, व्यक्तिगत सामग्री संदेश के विपरीत, सामग्री को संदेश माध्यम के साथ पूरी तरह मिश्रित करने की आवश्यकता नहीं होती है;सामग्री पाइप लाइन के साथ एक निरंतर रेत के टीले की तरह या हवा और सामग्री प्लग के बीच वैकल्पिक अवस्था में चलती है।कुछ हद तक, यह संवहन विधि सामग्री की संवहन गति को निलंबन गति से बहुत कम करने की अनुमति देती है, इस प्रकार पारंपरिक वायवीय संदेश में उच्च सामग्री गति के कारण होने वाली पारंपरिक समस्याओं से बचती है।

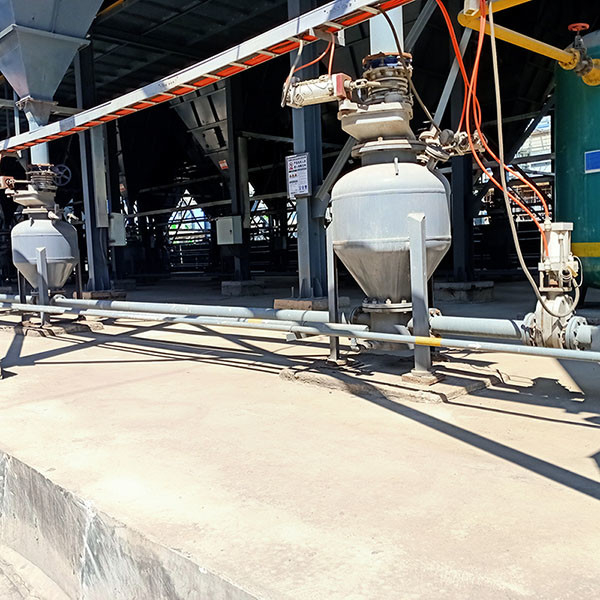

साइलो पंप एक दबाव सीलबंद गुंबद वाल्व से सुसज्जित है जिसे एक स्थिर सामग्री स्तंभ के माध्यम से बंद किया जा सकता है।बिन पंप एक निचले निर्वहन पाइप को गोद लेता है, और बिन पंप संदेश प्रणाली इकाई में पहले बिन पंप के स्थापना आधार पर नियंत्रण गैस प्रणाली स्थापित की जाती है।एक संदेश देने वाली पाइपलाइन बनाने के लिए कई फीडिंग पॉइंट श्रृंखला में जुड़े हुए हैं, और साइलो पंपों का पूरा सेट सिंक्रोनाइज़ करता है।एक या एक से अधिक ऐश हॉपर लेवल मीटर से संकेत साइलो पंप सिस्टम को संदेश चक्र शुरू करने के लिए सक्रिय करेगा।

बड़ी क्षमता वायवीय संदेश बिन पंप पैरामीटर तालिका


लंबी दूरी की वायवीय संदेश बिन पंप पैरामीटर तालिका

पारंपरिक ग्रिड वायवीय संदेश बिन पंप पैरामीटर तालिका

छोटे आकार के वायवीय संदेश बंकर पंप की पैरामीटर तालिका

PCD टाइप पॉजिटिव प्रेशर डेंस फेज न्यूमैटिक कन्वेइंग साइलो पंप सिस्टम फीड वाल्व के रूप में एक डोम वाल्व को अपनाता है।सेट फीडिंग टाइम के भीतर, डोम वाल्व खुल जाता है और प्रेशर टैंक चार्ज हो जाता है।एक बार सामग्री भर जाने के बाद, गुंबद वाल्व बंद और सील कर दिया जाता है;संदेश देने वाला माध्यम आमतौर पर संपीड़ित हवा का उपयोग करके दबाव टैंक में प्रवेश करता है।सामग्री के कारण होने वाला अस्थायी प्रतिरोध सामग्री को लक्ष्य साइलो तक पहुँचाएगा।पाइप लाइन के साथ सामग्री के परिवहन के दौरान हवा का दबाव धीरे-धीरे कम हो जाता है।जब सामग्री लक्ष्य साइलो तक पहुंचती है, तो हवा का दबाव वायुमंडलीय दबाव के करीब घट जाता है, जिसे नियंत्रण प्रणाली द्वारा पता लगाया जाएगा।फिर दबाव टैंक खिलाना बंद कर देता है, गुंबद वाल्व खुल जाता है, और दबाव टैंक फिर से भर जाता है।

यदि बिन पंप निरंतर संचलन बंद कर देता है, तो गुंबद का वाल्व बंद रहेगा और दबाव पोत में कोई सामग्री नहीं होगी।

फीडिंग साइलो और लक्ष्य साइलो के सामग्री स्तर नियंत्रण उपकरणों के माध्यम से पूरे सिस्टम का स्वत: संचालन प्राप्त किया जा सकता है।भौतिक स्तर नियंत्रण को यह सुनिश्चित करना चाहिए कि प्राप्त साइलो पूर्ण स्थिति में है या अन्य आवश्यकताओं को पूरा करता है।मुख्य विद्युत भाग के रूप में, सामग्री स्तर नियंत्रण शंट वाल्व के दिशात्मक कार्य को खोलकर संदेश चक्र को बदल सकता है, और सामग्री को किसी वांछित लक्ष्य बिन में ले जा सकता है।

उत्पाद की मुख्य विशेषताएं

① बड़ी संवहन क्षमता: > 300t/h;

② लंबी दूरी: > 2000 मी;

③ कम बिजली की खपत: <3.8kWh/t · किमी;

④ कम टूट-फूट: पाइपलाइन जीवन> 10 वर्ष;

⑤ कम गति: प्रारंभिक गति 6-10m/s;

⑥ उच्च मिश्रण अनुपात:> 30 किग्रा / किग्रा;

⑦ लचीली प्रक्रिया लेआउट, धूल रहित, उच्च संचालन दर, यांत्रिक संदेश की तुलना में कम निवेश और कम रखरखाव लागत

आवेदन क्षेत्र

PCD वायवीय संदेश उपकरण और प्रणालियों का निर्माण सामग्री, रसायन, खनन, बिजली और धातु विज्ञान जैसे उद्योगों में व्यापक रूप से उपयोग किया गया है।संदेश देने वाली सामग्री में सीमेंट, कच्चा माल, फ्लाई ऐश, हाइड्रेटेड लाइम, ड्राई डिस्चार्ज कैल्शियम कार्बाइड स्लैग, स्लैग पाउडर, स्टील स्लैग पाउडर, कोल पाउडर, एल्युमिनियम ऑक्साइड पाउडर, बॉक्साइट पाउडर, फॉस्फेट पाउडर, पाइरोफलाइट पाउडर और ऑर्गेनिक सिलिकॉन पाउडर शामिल हैं।
