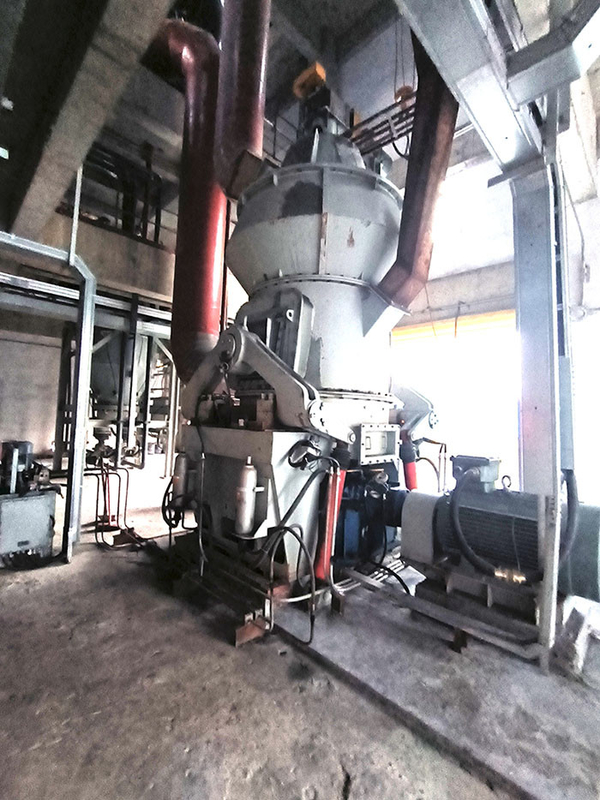

उच्च उपज और कम खपत 40t/H कोयला वर्टिकल मिल ऊर्जा की बचत

उच्च उपज और कम खपत 40t/h कोयला वर्टिकल मिल विशिष्टता ऊर्जा-बचत वर्टिकल कोल मिल

उत्पाद परिचय

नई प्रकार की वर्टिकल प्री ग्राइंडिंग मिल उच्च दबाव में तीन सममित रूप से घूमने वाले रोलर्स का उपयोग करती है, जो पीस प्लेट पर सामग्री को घुमाने, कुचलने और पीसने के लिए घुमाती है।मौजूदा बॉल मिलों के साथ मिलकर, यह एक सर्कुलेटिंग प्री ग्राइंडिंग, सर्कुलेटिंग ग्रेडेड प्री ग्राइंडिंग और फाइनल ग्राइंडिंग सिस्टम बनाता है।इसकी अद्वितीय रोलर आकार डिजाइन और भौतिक परत पीसने वाली तकनीक इकाई ऊर्जा खपत को बहुत कम करती है, और व्यापक रूप से निर्माण सामग्री, धातु विज्ञान और रासायनिक इंजीनियरिंग जैसे उद्योगों में सामग्री पीसने की प्रक्रियाओं में उपयोग की जाती है।व्यापक पीस बिजली की खपत 30-40% कम हो जाती है, और उत्पादन 50-100% बढ़ जाता है।उच्च उपज और कम खपत के साथ ऊर्जा संरक्षण, उत्सर्जन में कमी और कुशल पीस का लक्ष्य प्राप्त होता है, जिसके उच्च आर्थिक और सामाजिक लाभ हैं।यह मुख्य रूप से मोटर, रिड्यूसर, ग्राइंडिंग प्लेट, ग्राइंडिंग रोलर, हाइड्रोलिक डिवाइस, लुब्रिकेटिंग डिवाइस आदि से बना होता है। सामग्री इनलेट च्यूट के माध्यम से ग्राइंडिंग प्लेट के केंद्र में प्रवेश करती है।पीसने वाली प्लेट के घूर्णन से उत्पन्न केन्द्रापसारक बल के कारण, सामग्री को पीसने वाले क्षेत्र में फेंक दिया जाता है, और दबाव वाले पीसने वाले रोलर प्रेस और सामग्री को पीसते हैं।कुचल सामग्री पीसने वाली प्लेट की बाहरी अंगूठी से गुज़रती है और मिल के निचले खोल में गिरती है।

काम के सिद्धांत:

मोटर पीसने वाली प्लेट को रेड्यूसर के माध्यम से घुमाने के लिए चलाती है, और सामग्री फ़ीड इनलेट से पीसने वाली प्लेट के केंद्र में गिरती है।उसी समय, गर्म हवा एयर इनलेट से पीस प्लेट में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीस प्लेट के किनारे की ओर बढ़ती है और पीस रोलर द्वारा कुचल दी जाती है क्योंकि यह पीस प्लेट पर परिपत्र नाली से गुजरती है।पीसने वाली प्लेट के किनारे पर हवा की अंगूठी में उच्च गति वाले एयरफ्लो द्वारा कुचल सामग्री को उठाया जाता है, और बड़े कण सीधे पीसने के लिए पीसने वाली प्लेट पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, घूर्णन रोटर की कार्रवाई के तहत, मोटे पाउडर फिर से पीसने के लिए पीसने वाली प्लेट पर गिरती है, और योग्य ठीक पाउडर एयरफ्लो के साथ पीसने से बाहर निकलता है, उत्पाद है पाउडर एकत्रित करने वाले उपकरण में एकत्र किया गया।आवश्यक उत्पाद नमी प्राप्त करने के लिए गर्म गैसों के संपर्क के दौरान नमी युक्त सामग्री सूख जाती है।

तकनीकी डाटा

उत्पाद लाभ:
1. बड़ी उत्पादन क्षमता, कम ऊर्जा खपत, हरे और पर्यावरण संरक्षण।
2. रोलर स्लीव को उल्टा इस्तेमाल किया जा सकता है, जो कोयला मिल के उत्पादन में सुधार, पहनने को कम करने और इसके सेवा जीवन को बढ़ाने के लिए अनुकूल है।
3. सुरक्षित उत्पादन सुनिश्चित करने के लिए विस्फोट प्रूफ उपकरण स्थापित करें।मिल में चूर्णित कोयले के विस्फोट को रोकने और उपकरण के सुरक्षित उपयोग को सुनिश्चित करने के लिए ऊपरी आवरण पर एक विस्फोट प्रूफ वाल्व स्थापित किया गया है।

संरचनात्मक विशेषता:
1. कोल वर्टिकल मिल में उपयोग की जाने वाली फुट प्लेट के आकार की ग्राइंडिंग प्लेट और टायर के आकार की रोलर स्लीव कोयला पीसने के लिए अधिक उपयुक्त हैं।
2. रोलर बीयरिंग पीसने के लिए विशेष सीलिंग की आवश्यकता नहीं होती है।पीसने वाला रोलर डिवाइस स्व-संरेखित रोलर बीयरिंग की एक जोड़ी को गोद लेता है।असर सीलिंग कक्ष आवरण के बाहर फैला हुआ है और धूल युक्त गैसों के संपर्क में नहीं आता है।इसलिए, साधारण सीलिंग यह सुनिश्चित कर सकती है कि पीसने वाले रोलर बीयरिंग धूल में प्रवेश न करें और सीलिंग प्रशंसकों की आवश्यकता न हो।
3. मिल के संचरण भाग को सहायक संचरण उपकरण की आवश्यकता नहीं होती है।
4. लावा हटाने वाला हिस्सा सरल है।कोल वर्टिकल मिल में स्लैग डिस्चार्ज कम होता है, और स्लैग डिस्चार्ज पोर्ट कवर प्लेट से लैस होता है, इसलिए स्लैग डिस्चार्ज वाल्व लगाना आवश्यक नहीं है।
