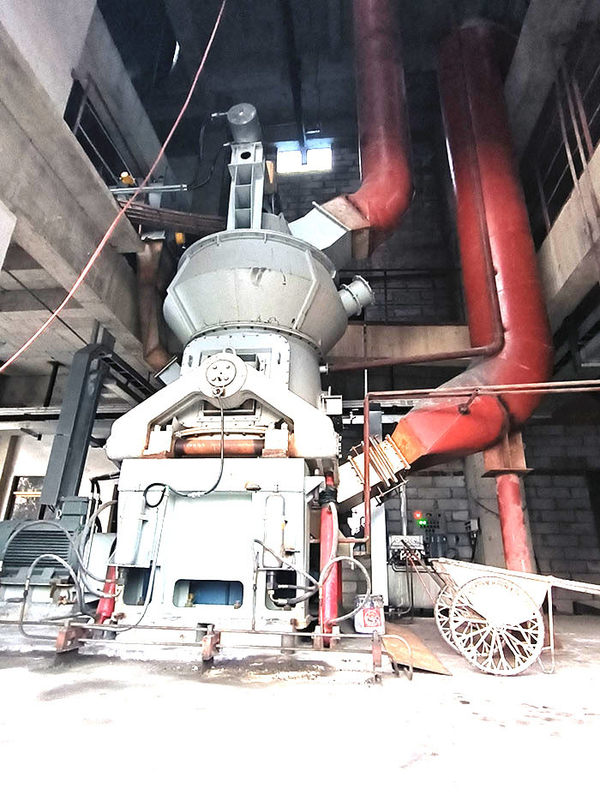

पाउडर संयंत्र के लिए कुशल ऊर्जा बचत एचवीएम श्रृंखला कोयला वर्टिकल रोलर मिल

पाउडर प्लांट के लिए कुशल ऊर्जा-बचत एचवीएम सीरीज कोयला वर्टिकल रोलर मिल

उत्पाद परिचय

चूर्णित कोयला वर्टिकल मिल एक नई प्रकार की उच्च दक्षता, ऊर्जा की बचत और व्यापक रूप से इस्तेमाल की जाने वाली पीसने वाली मशीन है, जिसका उपयोग सीमेंट, विद्युत शक्ति, रासायनिक उद्योग, गैर-धातु खनिज आदि जैसे उद्योगों में किया जा सकता है। इसका व्यापक रूप से उपयोग किया जाता है। उच्च दक्षता, कम बिजली की खपत, बड़ी सुखाने की क्षमता, उत्पाद की सुंदरता का आसान समायोजन, समान कण आकार, रासायनिक संरचना का आसान नियंत्रण, कम शोर, छोटे जैसे अपने फायदे के कारण देश और विदेश में सीमेंट उद्योग में गैर-धातु खनिज उद्योग मेटल वियर, कोई धूल नहीं, सरल प्रणाली प्रक्रिया प्रवाह, छोटी मंजिल की जगह और कम निवेश।

मुख्य संरचना और कार्य:
एचवीएम टाइप वर्टिकल मिल मुख्य रूप से सेपरेटर, ग्राइंडिंग रोलर, ग्राइंडिंग प्लेट, प्रेशर डिवाइस, रेड्यूसर, मोटर, हाउसिंग आदि से बना होता है।
विभाजक एक महत्वपूर्ण घटक है जो किसी उत्पाद की सुंदरता को निर्धारित करता है।यह एक वैरिएबल स्पीड ट्रांसमिशन डिवाइस, व्हील्स, गाइड वेन्स, हाउसिंग, मोटे पाउडर ब्लैंकिंग कोन, एयर आउटलेट इत्यादि से बना है, और इसका कार्य सिद्धांत पाउडर कंसंट्रेटर के समान है।
पीसने वाला रोलर रोलिंग और पीसने वाली सामग्री के लिए मुख्य घटक है।मिल में दो जोड़ी ग्राइंडिंग रोलर्स लगे होते हैं, जिनमें से प्रत्येक जोड़ी एक ही शाफ्ट पर लगाई जाती है और अलग-अलग घूर्णी गति से घूमती है।
पीसने वाली प्लेट रेड्यूसर के आउटपुट शाफ्ट पर तय की जाती है, और पीसने वाली प्लेट का ऊपरी भाग कुंडलाकार खांचे के साथ एक भौतिक बिस्तर होता है।
दबाव उपकरण एक घटक है जो एक उच्च दबाव वाले तेल स्टेशन, एक हाइड्रोलिक सिलेंडर रॉड और एक संचायक से मिलकर पीस दबाव प्रदान करता है।यह सामग्री को कुचलने के लिए पीसने वाले रोलर पर पर्याप्त दबाव डाल सकता है।
शक्ति संचारित करने के अलावा, रेड्यूसर पीसने वाली प्लेट के वजन और पीसने की शक्ति को भी वहन करता है।

[काम के सिद्धांत]

मोटर पीसने वाली प्लेट को रेड्यूसर के माध्यम से घुमाने के लिए चलाती है, सामग्री फ़ीड बंदरगाह से पीसने वाली प्लेट के केंद्र में गिरती है, और गर्म हवा हवा के इनलेट से मिल में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीसने वाली प्लेट के किनारे की ओर बढ़ती है।पीसने वाली प्लेट पर गोलाकार खांचे से गुजरते समय, वे पीसने वाले रोलर से कुचल जाते हैं।कुचल सामग्री को पीसने वाली प्लेट के किनारे पर हवा की अंगूठी पर उच्च गति वाले एयरफ्लो द्वारा ले जाया जाता है।पुन: पीसने के लिए बड़े कण सीधे पीसने वाली प्लेट पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, तो घूर्णन रोटर की क्रिया के तहत, मोटे पाउडर फिर से पीसने के लिए पीसने वाली प्लेट पर गिर जाते हैं।योग्य महीन पाउडर को एयरफ्लो के साथ पीस लिया जाता है, उत्पाद को पाउडर एकत्रित करने वाले उपकरण में एकत्र किया जाता है।आवश्यक उत्पाद नमी तक पहुंचने के लिए गर्म गैस से संपर्क करने की प्रक्रिया में पानी युक्त सामग्री सूख जाती है।
तकनीकी डाटा

उपकरण के फायदे

1. बड़ी उत्पादन क्षमता, कम ऊर्जा खपत और पर्यावरण संरक्षण।

2. वर्टिकल कोल मिल के रोल स्लीव को उपयोग के लिए पलटा जा सकता है, जो न केवल कोयला मिल के उत्पादन में सुधार के लिए अनुकूल है, बल्कि पहनने को कम कर सकता है और इसके सेवा जीवन को लम्बा खींच सकता है।

3. सुरक्षित उत्पादन सुनिश्चित करने के लिए विस्फोट प्रूफ उपकरण स्थापित करें।मिल में चूर्णित कोयले के विस्फोट को रोकने और उपकरणों के सुरक्षित उपयोग को सुनिश्चित करने के लिए ऊपरी खोल एक विस्फोट प्रूफ वाल्व से सुसज्जित है।

4. वर्टिकल कोल मिल द्वारा अपनाई गई फुट डिस्क के आकार की ग्राइंडिंग प्लेट और टायर के आकार की रोलर स्लीव कोयला पीसने के लिए अधिक उपयुक्त हैं।

5. रोलर असर को विशेष सीलिंग की आवश्यकता नहीं होती है।पीसने वाला रोलर डिवाइस स्वयं-संरेखित रोलर बीयरिंग की एक जोड़ी को गोद लेता है, और धूल युक्त गैस से संपर्क किए बिना असर सीलिंग कक्ष आवरण के बाहर फैली हुई है।इसलिए, साधारण सीलिंग पीसने वाले रोलर असर को धूल में प्रवेश करने से रोक सकती है, और सीलिंग प्रशंसक की आवश्यकता नहीं होती है।

6. वर्टिकल पल्वराइज़र के ट्रांसमिशन भाग को सहायक ट्रांसमिशन डिवाइस की आवश्यकता नहीं होती है।

7. स्लैग हटाने वाला हिस्सा सरल है।कोल वर्टिकल मिल में स्लैग डिस्चार्ज कम होता है, और स्लैग डिस्चार्ज पोर्ट कवर प्लेट से लैस होता है, इसलिए स्लैग डिस्चार्ज वाल्व लगाना अनावश्यक है।
