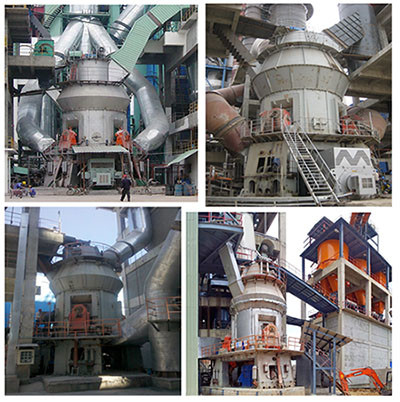

कच्चा माल कार्यक्षेत्र रोलर मिल अनुकूलन योग्य आयाम

कम लागत वाला निवेश कच्चा माल वर्टिकल रोलर मिल / कच्चा भोजन वीआरएम मिल

विवरण:

एचवीएम रॉ मटेरियल वर्टिकल मिल एक ग्राइंडिंग उपकरण है जो फाइन क्रशिंग, ड्रायिंग, ग्राइंडिंग, पाउडर चयन और परिवहन को एकीकृत करता है।यह सीमेंट, निर्माण सामग्री, बिजली, धातु विज्ञान, रासायनिक उद्योग, गैर-धातु अयस्क और अन्य उद्योगों में विभिन्न ठोस सामग्रियों को पीसने के लिए व्यापक रूप से उपयोग किया जाता है।

ऊर्ध्वाधर मिल में उच्च पीसने की दक्षता, कम बिजली की खपत, बड़े फ़ीड कण आकार, उत्पाद की सुंदरता का आसान समायोजन, सरल उपकरण प्रक्रिया, छोटे फर्श क्षेत्र, कम शोर, कम धूल, सरल उपयोग और रखरखाव, कम संचालन लागत, और के फायदे हैं। पहनने के लिए प्रतिरोधी सामग्री की कम खपत।

[निवेदन स्थान]

निर्माण सामग्री, रासायनिक उद्योग, धातु विज्ञान, कोटिंग, पेपरमेकिंग, रबर, दवा, भोजन और अन्य क्षेत्रों में 6% से कम आर्द्रता और 7 से कम मोह कठोरता के साथ गैर ज्वलनशील और विस्फोटक सामग्री की पीस और प्रसंस्करण।

[लागू सामग्री]

स्टील लावा, पानी का लावा, ग्रेफाइट, पोटेशियम फेल्डस्पार, कोयला, काओलिन, बैराइट, फ्लोराइट, तालक, पेट्रोलियम कोक, लाइम कैल्शियम पाउडर, वोलास्टोनाइट, जिप्सम, चूना पत्थर, फेल्डस्पार, फॉस्फेट रॉक, संगमरमर, क्वार्ट्ज रेत, बेंटोनाइट, ग्रेफाइट, मैंगनीज अयस्क और अन्य गैर-धात्विक खनिज पदार्थ जिनकी कठोरता मोहस 7 से कम है।


एचवीएम रॉ वर्टिकल मिल के विनिर्देश और तकनीकी पैरामीटर

[काम करने का सिद्धांत]

मोटर पीसने वाली प्लेट को रेड्यूसर के माध्यम से घुमाने के लिए चलाती है, सामग्री फ़ीड इनलेट से पीसने वाली प्लेट के केंद्र में गिरती है, और गर्म हवा हवा के इनलेट से मिल में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीसने वाली प्लेट के किनारे की ओर बढ़ती है।ग्राइंडिंग प्लेट पर गोलाकार खांचे से गुजरते समय, वे ग्राइंडिंग रोलर द्वारा कुचल दिए जाते हैं।पीसने वाली प्लेट के किनारे पर हवा की अंगूठी पर उच्च गति वाले एयरफ्लो द्वारा कुचल सामग्री को ले जाया जाता है।बड़े कण सीधे पीसने के लिए पीसने वाली प्लेट पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, तो घूर्णन रोटर की क्रिया के तहत, मोटे पाउडर फिर से पीसने के लिए पीसने वाली प्लेट पर गिर जाते हैं।योग्य महीन पाउडर को एयरफ्लो के साथ पीस लिया जाता है, उत्पाद को पाउडर एकत्रित करने वाले उपकरण में एकत्र किया जाता है।आवश्यक उत्पाद नमी तक पहुंचने के लिए गर्म गैस से संपर्क करने की प्रक्रिया में पानी युक्त सामग्री सूख जाती है।

[मुख्य संरचना]

मिल की मुख्य संरचना सेपरेटर, ग्राइंडिंग रोलर डिवाइस, ग्राइंडिंग डिस्क डिवाइस, प्रेशराइजिंग डिवाइस, रेड्यूसर, मोटर, शेल आदि से बनी होती है। विभाजक पीस उत्पादों की सुंदरता को निर्धारित करने के लिए एक महत्वपूर्ण हिस्सा है।यह एक स्पीड एडजस्टेबल ट्रांसमिशन डिवाइस, एक रोटर, एक शेल, एक मोटे पाउडर ब्लैंकिंग कोन, एक एयर आउटलेट आदि से बना है। यह एक ऊर्जा-बचत और तेज़ पाउडर चयन उपकरण है।पीसने वाला रोलर रोलिंग और पीसने वाली सामग्री का मुख्य हिस्सा है।यह मिल के झुकने वाली भुजा पर स्थापित है।बाहरी बल की कार्रवाई के तहत, इसे पीसने वाली प्लेट की सामग्री पर कसकर दबाया जाता है।पीसने वाली प्लेट द्वारा संचालित, पीसने वाला रोलर तदनुसार घूमता है, जिससे सामग्री कुचल जाती है।पीसने वाली प्लेट रेड्यूसर के आउटपुट शाफ्ट पर तय की गई है।पीसने वाली प्लेट का ऊपरी भाग भौतिक बिस्तर है।ग्राइंडिंग प्लेट की लाइनिंग प्लेट पर एक कुंडलाकार खांचा होता है।कुंडलाकार खांचे में पीसने वाले रोलर द्वारा सामग्री को कुचल दिया जाता है।प्रेशराइजिंग डिवाइस एक ऐसा घटक है जो ग्राइंडिंग रोलर का ग्राइंडिंग प्रेशर प्रदान करता है।यह एक उच्च दबाव तेल स्टेशन, एक हाइड्रोलिक सिलेंडर पुल रॉड, एक संचायक, आदि से बना है। यह सामग्री को कुचलने के लिए पीसने वाले रोलर पर पर्याप्त दबाव लागू कर सकता है।रेड्यूसर शक्ति संचारित करने का मुख्य भाग है, और पीसने वाली प्लेट की गति रेड्यूसर आउटपुट शाफ्ट की गति है।

[प्रदर्शन गुण]

1) उच्च पीस दक्षता और कम बिजली की खपत;

2) प्रति यूनिट उत्पाद में कम धातु की खपत;

3) पीसने वाली मशीन में कम शोर है;

4) नकारात्मक दबाव संचालन, कम धूल प्रदूषण;

5) प्रक्रिया प्रवाह सरल है, और सामग्री पीसने, सुखाने और पाउडर चयन के कार्यों को एक ही समय में पूरा किया जाता है;

6) छोटा फर्श क्षेत्र, कॉम्पैक्ट लेआउट, सिस्टम उपकरण का हल्का वजन, सिविल निर्माण में कम निवेश।
