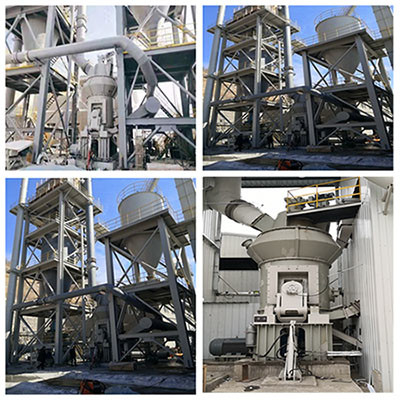

चूना पत्थर संयंत्र के लिए उच्च दक्षता वर्टिकल रोलर मिल

चूना पत्थर संयंत्र के लिए व्यावसायिक उच्च दक्षता वर्टिकल रोलर मिल

विवरण

लंबवत चूना पत्थर मिल उत्पादन उपकरण एचवीएम लंबवत मिल

[फ़ीड कण आकार] 90 मिमी

[क्षमता] 6-80t/h

[निवेदन स्थान]:निर्माण सामग्री, रासायनिक उद्योग, धातु विज्ञान, कोटिंग, पेपरमेकिंग, रबर, दवा, भोजन और अन्य क्षेत्रों में 6% से कम आर्द्रता और 7 से कम मोह कठोरता के साथ गैर ज्वलनशील और विस्फोटक सामग्री की पीस और प्रसंस्करण।

[लागू सामग्री]:काओलिन, बैराइट, फ्लोराइट, टैल्क, वाटर स्लैग, कैल्शियम लाइम पाउडर, वोलास्टोनाइट, जिप्सम, लाइमस्टोन, फॉस्फेट रॉक, मार्बल, पोटेशियम फेल्डस्पार, क्वार्ट्ज रेत, बेंटोनाइट, मैंगनीज अयस्क और अन्य सामग्री जिनकी कठोरता मोहस 7 से कम है।

एचवीएम सीरीज़ वर्टिकल मिल उच्च दक्षता और ऊर्जा की बचत के साथ एक उन्नत ग्राइंडिंग उपकरण है, जिसे हेफ़ेई हेंगचेंग द्वारा विदेशी उन्नत तकनीक का अध्ययन और परिचय और 20 से अधिक वर्षों के समर्पित अनुसंधान और विकास, सुखाने, पीसने, ग्रेडिंग और संदेश को एकीकृत करने के माध्यम से विकसित किया गया है।

हेंगचेंग एचवीएम वर्टिकल मिल में उच्च पीसने की दक्षता, कम बिजली की खपत, बड़े फ़ीड कण आकार, उत्पाद की सुंदरता का आसान समायोजन, सरल उपकरण प्रक्रिया, छोटे फर्श क्षेत्र, कम शोर, कम धूल, सरल उपयोग और रखरखाव, कम संचालन लागत के फायदे हैं। पहनने के लिए प्रतिरोधी सामग्री की कम खपत, आदि। इसका व्यापक रूप से विद्युत शक्ति, धातु विज्ञान, सीमेंट, रसायन उद्योग, गैर-धातु अयस्क और अन्य उद्योगों में उपयोग किया जा सकता है, मुख्य रूप से बिजली संयंत्र डिसल्फराइजेशन, लावा के लिए कच्चे सीमेंट, क्लिंकर, चूने के पाउडर को पीसने के लिए पाउडर, मैंगनीज अयस्क, जिप्सम, कोयला, बेराइट, केल्साइट और अन्य सामग्री।

तकनीकी डेटा

पुन: मोह्स'हार्डनेस 3-4 सामग्री पर आधारित डेटा

चूना पत्थर बॉन्ड इंडेक्स≤13kwh/t

काम करने का सिद्धांत:मोटर पीसने वाली प्लेट को रेड्यूसर के माध्यम से घुमाने के लिए चलाती है, सामग्री फ़ीड बंदरगाह से पीसने वाली प्लेट के केंद्र में गिरती है, और गर्म हवा हवा के इनलेट से मिल में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीसने वाली प्लेट के किनारे की ओर बढ़ती है।पीसने वाली प्लेट पर गोलाकार खांचे से गुजरते समय, वे पीसने वाले रोलर से कुचल जाते हैं।कुचल सामग्री को पीसने वाली प्लेट के किनारे पर हवा की अंगूठी पर उच्च गति वाले एयरफ्लो द्वारा ले जाया जाता है।पुन: पीसने के लिए बड़े कण सीधे पीसने वाली प्लेट पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, तो घूर्णन रोटर की क्रिया के तहत, मोटे पाउडर फिर से पीसने के लिए पीसने वाली प्लेट पर गिर जाते हैं।योग्य महीन पाउडर को एयरफ्लो के साथ पीस लिया जाता है, उत्पाद को पाउडर एकत्रित करने वाले उपकरण में एकत्र किया जाता है।आवश्यक उत्पाद नमी तक पहुंचने के लिए गर्म गैस से संपर्क करने की प्रक्रिया में पानी युक्त सामग्री सूख जाती है।

लाइमस्टोन वर्टिकल मिल के फायदे

1. उच्च पीस दक्षता और कम संचालन लागत।

A. वर्टिकल मिल सामग्री को पीसने के लिए सामग्री परत पीसने के सिद्धांत का उपयोग करता है, जिसमें कम ऊर्जा खपत होती है।पीसने वाली प्रणाली की बिजली खपत बॉल मिल की तुलना में 40-50% कम है, और कच्चे माल की नमी में वृद्धि के साथ, बिजली की बचत प्रभाव अधिक महत्वपूर्ण है।

B. अपघर्षक शरीर में छोटे पहनने और उच्च उपयोग दर होती है।

चूँकि वर्टिकल मिल के संचालन के दौरान धातुओं के बीच कोई सीधा संपर्क नहीं होता है, इसलिए इसके पीसने वाले शरीर का घर्षण छोटा होता है, और प्रति यूनिट उत्पाद का घर्षण आमतौर पर 5-10g / t होता है, जिससे उत्पाद में धातु का प्रदूषण कम होता है।

C. पीस रोल स्लीव को उपयोग के लिए चालू किया जा सकता है, जो सेवा जीवन को बढ़ाने और उत्पादन लागत को कम करने के लिए अनुकूल है।

2. कम निर्माण और निवेश लागत

वर्टिकल मिल फाइन क्रशिंग, ड्रायिंग, ग्राइंडिंग, पाउडर चयन और परिवहन को एकीकृत करता है।इसे अतिरिक्त सुखाने, पाउडर चयन, उठाने और अन्य उपकरणों की आवश्यकता नहीं होती है।मिल से निकलने वाली धूल वाली गैस को सीधे उच्च घनत्व वाले बैग फिल्टर या इलेक्ट्रिक डस्ट कलेक्टर द्वारा एकत्र किया जा सकता है।लेआउट कॉम्पैक्ट है और खुली हवा में व्यवस्थित किया जा सकता है।बॉल मिलिंग सिस्टम का बिल्डिंग एरिया लगभग 70% है, और बिल्डिंग स्पेस बॉल मिलिंग सिस्टम का लगभग 50-60% है।इसलिए, ऊर्ध्वाधर मिल का प्रक्रिया प्रवाह सरल है, और कब्जे वाले क्षेत्र और स्थान छोटे हैं, जिससे निर्माण लागत कम हो जाती है।

3. उपकरण कम शोर, कम धूल और स्वच्छ ऑपरेटिंग वातावरण के साथ पर्यावरण के अनुकूल है

वर्टिकल मिल के संचालन के दौरान, ग्राइंडिंग रोलर और ग्राइंडिंग डिस्क सीधे संपर्क नहीं करते हैं, और बॉल मिल में स्टील बॉल के आपस में टकराने और स्टील बॉल के लाइनिंग प्लेट से टकराने की कोई धातु प्रभाव ध्वनि नहीं होती है, इसलिए शोर कम है, बॉल मिल की तुलना में 20 ~ 25 डेसिबल कम है।इसके अलावा, वर्टिकल मिल पूरी तरह से सील सिस्टम को अपनाती है।प्रणाली नकारात्मक दबाव में चलती है, बिना धूल उठाए, और पर्यावरण स्वच्छ होता है।
