उच्च क्षमता कोयला कार्यक्षेत्र मिल सुखाने पीसने और अलग करना

उच्च क्षमता कोयला वर्टिकल मिल सुखाने, पीसने और अलग करने के लिए

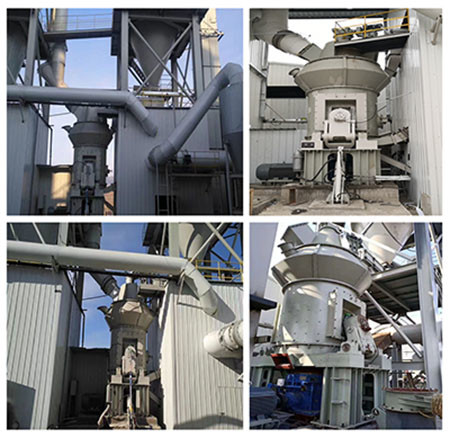

उच्च क्षमता वाली कोयला वर्टिकल मिल / कोल ग्राइंडिंग मिल / कोल पाउडर बनाने की मशीन

उत्पाद का परिचय

एचवीएम वर्टिकल मिल एक व्यापक बड़े पैमाने पर पीसने वाला उपकरण है जो कुचलने, पीसने, पाउडर चयन, सुखाने और सामग्री परिवहन के पांच कार्यों को एकीकृत करता है।यह केंद्रीकृत प्रक्रिया प्रवाह, छोटे फर्श क्षेत्र, कम निवेश, उच्च दक्षता, ऊर्जा संरक्षण और पर्यावरण संरक्षण की विशेषता है।

उत्पाद लाभ

फ़ीड का आकार

0-90 मिमी

क्षमता

10-90 टी/एच

लागू सामग्री

चूना पत्थर, केल्साइट, डोलोमाइट, पेट्रोलियम कोक, जिप्सम, बाराइट, संगमरमर, तालक, कोयला पाउडर, आदि

उच्च सामग्री शुद्धता

एचवीएम वर्टिकल मिल उत्पाद कण आकार, रासायनिक संरचना और उत्पाद लौह सामग्री को प्रभावी ढंग से नियंत्रित कर सकता है और तैयार सामग्री की शुद्धता और सफेदी सुनिश्चित कर सकता है।

कम व्यापक निवेश

एचवीएम वर्टिकल मिल एक कॉम्पैक्ट एकीकृत डिजाइन को अपनाता है, जो बॉल मिलिंग सिस्टम के लगभग 50% क्षेत्र को कवर करता है, और कम व्यापक निवेश के साथ खुली हवा में व्यवस्थित किया जा सकता है।

उच्च स्वचालन

एचवीएम वर्टिकल मिल ऑटोमैटिक कंट्रोल सिस्टम से लैस है, जो रिमोट कंट्रोल और लोकल कंट्रोल के बीच फ्री स्विच का एहसास कर सकता है।इसे संचालित करना आसान है और इसमें श्रम लागत कम है।

अधिक पर्यावरण के अनुकूल संचालन

एचवीएम वर्टिकल पल्वराइज़र को एकीकृत रूप से सील किया गया है और धूल के अतिप्रवाह के बिना नकारात्मक दबाव में संचालित होता है;छोटे उपकरण कंपन और कम संचालन शोर;उत्पादन अधिक पर्यावरण के अनुकूल है।

[कार्य सिद्धांत]: मोटर पीसने वाली प्लेट को रिड्यूसर के माध्यम से घुमाने के लिए चलाती है, सामग्री फीड पोर्ट से पीसने वाली प्लेट के केंद्र में गिरती है, और गर्म हवा हवा के इनलेट से मिल में प्रवेश करती है।केन्द्रापसारक बल की कार्रवाई के तहत, सामग्री पीसने वाली प्लेट के किनारे की ओर बढ़ती है।पीसने वाली प्लेट पर गोलाकार खांचे से गुजरते समय, वे पीसने वाले रोलर से कुचल जाते हैं।कुचल सामग्री को पीसने वाली प्लेट के किनारे पर हवा की अंगूठी पर उच्च गति वाले एयरफ्लो द्वारा ले जाया जाता है।पुन: पीसने के लिए बड़े कण सीधे पीसने वाली प्लेट पर गिरते हैं।जब एयरफ्लो में सामग्री गतिशील और स्थैतिक विभाजक के माध्यम से गुजरती है, तो घूर्णन रोटर की क्रिया के तहत, मोटे पाउडर फिर से पीसने के लिए पीसने वाली प्लेट पर गिर जाते हैं।योग्य महीन पाउडर को एयरफ्लो के साथ पीस लिया जाता है, उत्पाद को पाउडर एकत्रित करने वाले उपकरण में एकत्र किया जाता है।आवश्यक उत्पाद नमी तक पहुंचने के लिए गर्म गैस से संपर्क करने की प्रक्रिया में पानी युक्त सामग्री सूख जाती है।


तकनीकी डेटा

योजना परिचय

एचवीएम वर्टिकल मिल 20% से 30% (जैसे कैल्शियम कार्बाइड स्लैग, लिग्नाइट, आदि) से उच्च जल सामग्री वाली सामग्री को 1% से कम पानी की सामग्री (सीमेंट क्लिंकर, आदि) से संभाल सकता है, और इसके लिए मजबूत अनुकूलन क्षमता है सामग्री पानी।

समाधान

उच्च नमी वाली सामग्री के उपचार के लिए, ऊर्ध्वाधर मिल की सुखाने की क्षमता की अत्यधिक आवश्यकता होती है।ऊर्ध्वाधर मिल की सुखाने की क्षमता को उपकरण चयन की एक महत्वपूर्ण दिशा के रूप में लिया जाना चाहिए।ऊर्ध्वाधर मिल प्रक्रिया प्रणाली की गर्मी संतुलन गणना के माध्यम से, ऊर्ध्वाधर मिल की पीस, सुखाने और पाउडर चयन क्षमताओं का वैज्ञानिक और तर्कसंगत रूप से मिलान किया जाना चाहिए।यह सुनिश्चित करने के आधार पर कि सामग्री सुखाने की आवश्यकताओं को पूरा करती है, पीसने और पाउडर चयन आउटपुट को सर्वोत्तम स्तर पर पूरा खेल दिया जाना चाहिए, ताकि विश्वसनीय, कुशल ऊर्जा बचत प्राप्त हो सके;

कम नमी वाली सामग्री के उपचार के लिए, चूंकि ऊर्ध्वाधर मिल अनिवार्य रूप से एक भौतिक बिस्तर पीस है, जब पीसने वाली सामग्री की नमी बहुत कम होती है, तो सामग्री में प्रवेश करने के बाद पीस प्लेट पर एक स्थिर सामग्री परत बनाना मुश्किल होता है। वर्टिकल मिल, जो वर्टिकल मिल के असामान्य कंपन का कारण बनेगी और इसे स्थिर रूप से संचालित करने में असमर्थ बना देगी।ऊर्ध्वाधर मिल के स्थिर संचालन को सुनिश्चित करने के लिए, भौतिक परत को स्थिर करने की समस्या को हल करना आवश्यक है।आम तौर पर, जो उपाय किए जा सकते हैं उनमें सक्रिय साधन शामिल हैं (जैसे सामग्री परत की मोटाई को नियंत्रित करना और समायोजित करना, पीस दबाव, रिटेनिंग रिंग की ऊंचाई, स्लैग डिस्चार्ज, आदि) और निष्क्रिय साधन (जैसे कि पानी के छिड़काव को जोड़ना, आदि) .).पीसने की क्षमता सुनिश्चित करने के लिए प्राथमिकता देने के आधार पर, ऊर्ध्वाधर मिल की पाउडर चयन क्षमता पर उचित विचार किया जाना चाहिए।
